In den letzten beiden Beiträgen aus der 3-teiligen Tipps & Tricks Reihe rund um die 3D-Skizze, hat Ihnen Erhard Schweitzer einige grundlegende Funktionen und Stärken der 3D-Skizze gezeigt. Es existieren aber noch einige weitere leistungsstarke Funktionen, um die 3D-Skizzen so richtig auszureizen.



Komplexe Modelle mithilfe der 3D-Skizze schnell erstellen

Wenn Sie sehr komplexe Modelle erstellen möchten, wäre der Weg über eine Hilfsfläche nicht der optimale.

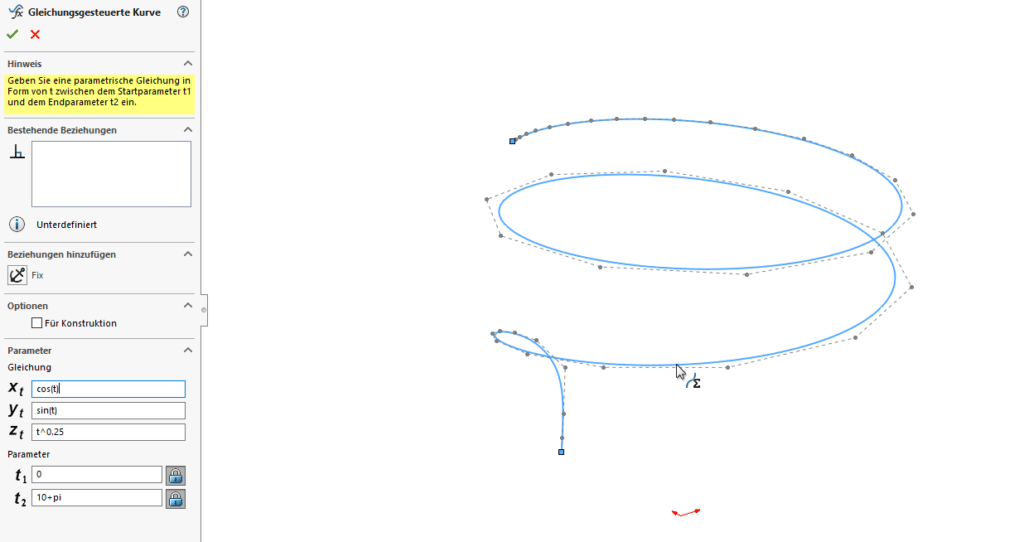

Hier ist es besser die Parametrik in SOLIDWORKS mittels „Gleichungsgesteuerter Kurve“ zu nutzen. In diesem Beispiel erstelle ich einen 3D Spline mittels einer Gleichung und setze in diese entsprechende Parameter ein:

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 3 - Gleichungsgesteuerte Kurve

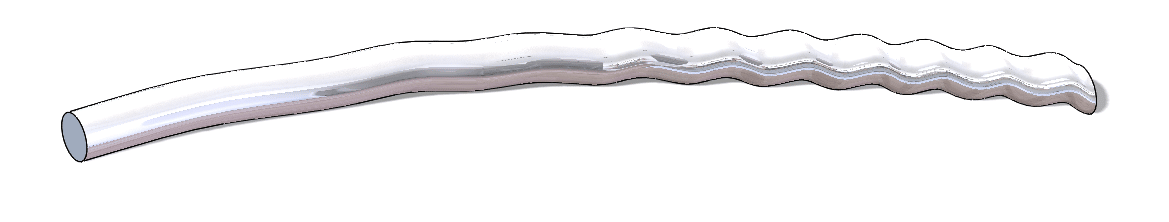

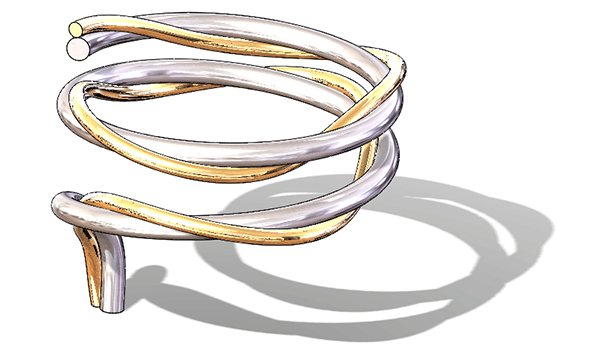

Werden mehrere dieser 3D Skizzen (und dadurch 3D-Körper) übereinandergelegt, kann man solche Modelle mühelos und schnell erzeugen:

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 3 - Körper übereinander

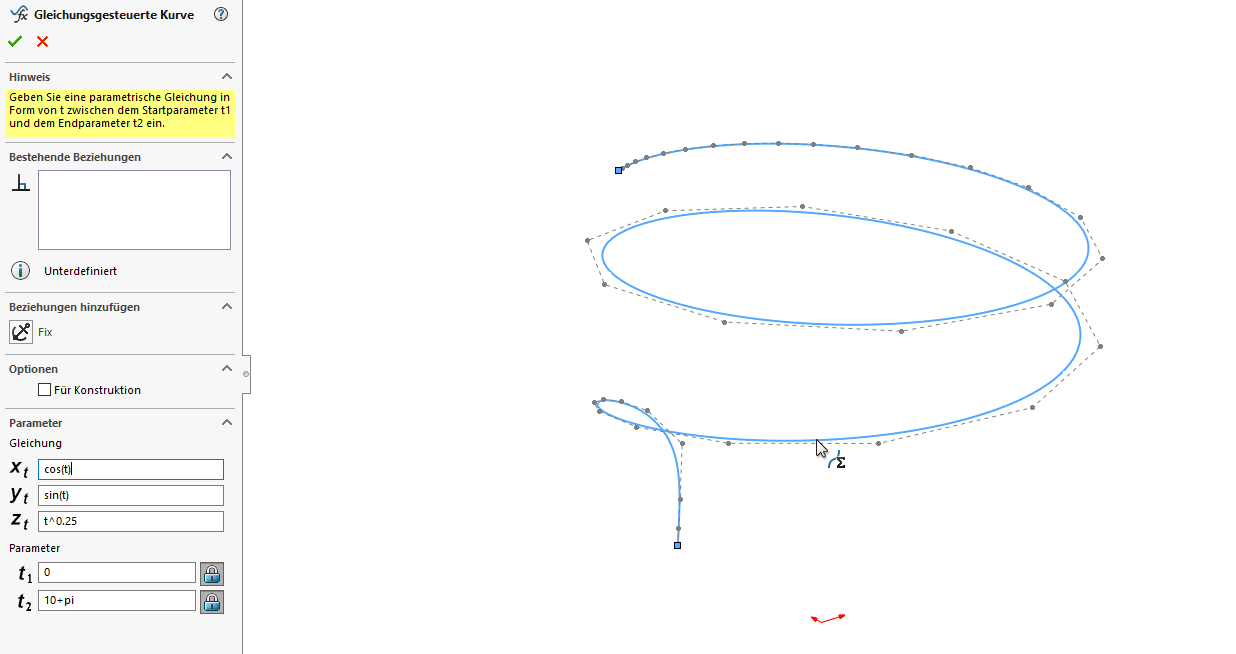

Auch in dem folgenden Beispiel habe ich die „Gleichungsgesteuerte Kurve“ genutzt:

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 3 - Gleichungsgesteuerte Kurve

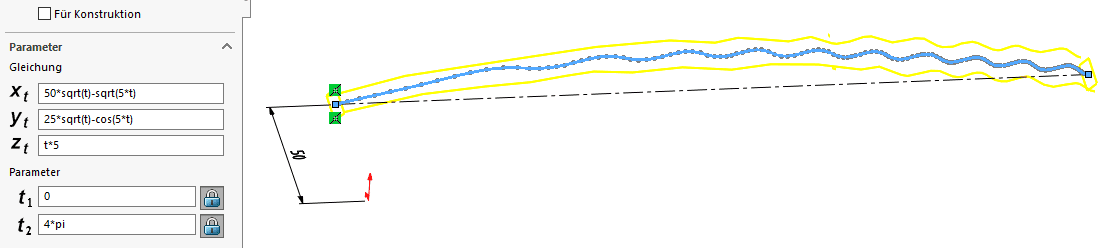

Die dazugehörige Gleichung:

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 3 - Gleichung

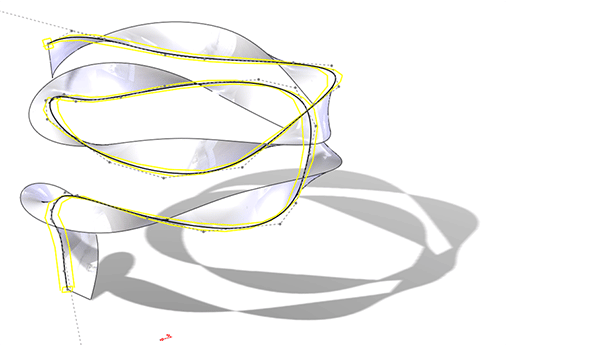

TIPP: Die Funktion „Element übernehmen“, die Sie aus der 2D-Skizze kennen, funktioniert auch in der 3D-Skizze.

Eine Kante einer Fläche oder eines Körpers kann hier für die Erstellung einer 3D-Skizze genutzt werden.

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 3 - Element übernehmen

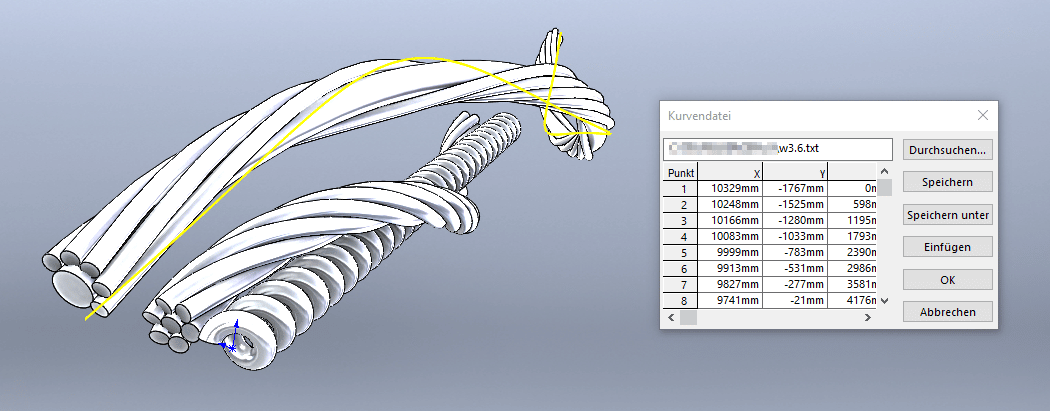

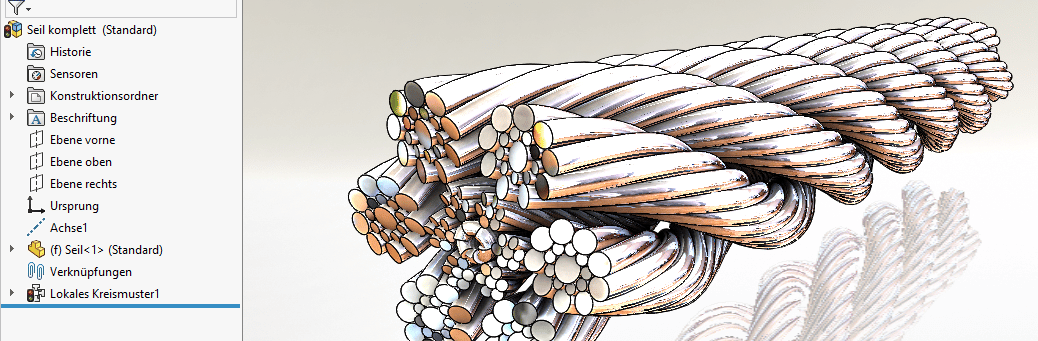

TIPP: Wenn Sie den 3D-Verlauf von einer externen Quelle (Berechnungsprogramm, Messmaschine, Scanner, etc.) zugeliefert bekommen, können Sie, wie in meinem Beispiel, die 3D-Skizzen mittels Kurvendatei erstellen:

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 3 - Kurvendatei



Die Funktion „Kurve durch XYZ Punkte“ ist zwar kein Bestandteil der 3D-Skizze, sie erstellt jedoch den 3D-Spline, der dann wiederum in einer 3D-Skizze weitergenutzt werden kann:

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 3 - Kurvendatei



Viel Spaß beim Ausprobieren!
