23. MAI 2019 VON VERONIKA REITHOFER

3 hilfreiche Funktionen in der 2D-Skizze

Unser heutiger Beitrag dreht sich rund um die 2D-Skizze. Dafür stellt Ihnen unser Spezialist Erhard Schweitzer 3 hilfreiche Funktionen vor, die Sie so wahrscheinlich noch nicht kennen oder benutzt haben.



1. Skizze modifizieren

Sie haben viel Arbeit in eine komplizierte Skizze investiert und möchten diese nur noch auf die andere Seite spiegeln.

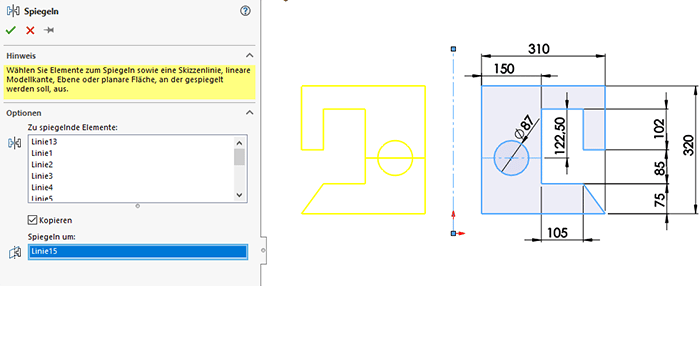

Wenn Sie dafür den Befehl „Elemente spiegeln“ nutzen, erhalten Sie zwar ein geometrisch richtiges Resultat,

Screenshot SOLIDWORKS Skizze modifizieren - Hilfreiche Funktionen 2D-Skizze

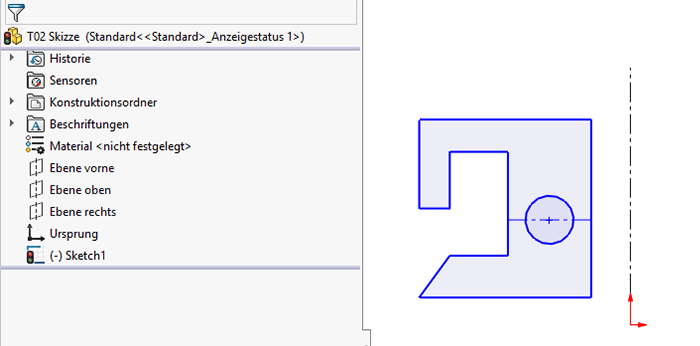

falls Sie allerdings die ursprünglichen Elemente löschen, sind alle Beziehungen und Bemaßungen weg und müssten neu erstellt werden.

Screenshot SOLIDWORKS Skizze modifizieren - Hilfreiche Funktionen 2D-Skizze

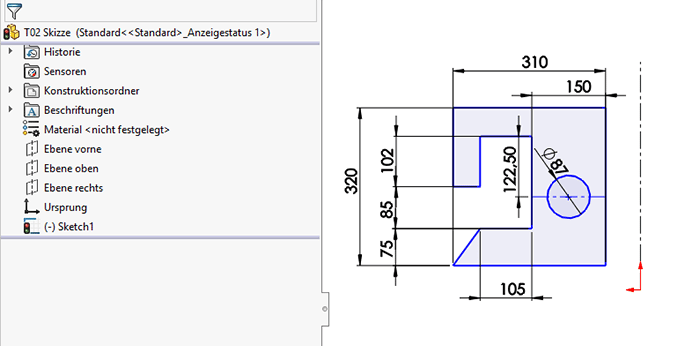

Nutzen Sie dagegen die Funktion „Skizze modifizieren“, wird dadurch die gesamte Skizze inkl. Ursprung, Bemaßungen und Beziehungen gespiegelt – als hätten Sie es von vornherein genauso erstellt.

Screenshot SOLIDWORKS Skizze modifizieren - Hilfreiche Funktionen 2D-Skizze

Screenshot SOLIDWORKS Skizze modifizieren - Hilfreiche Funktionen 2D-Skizze

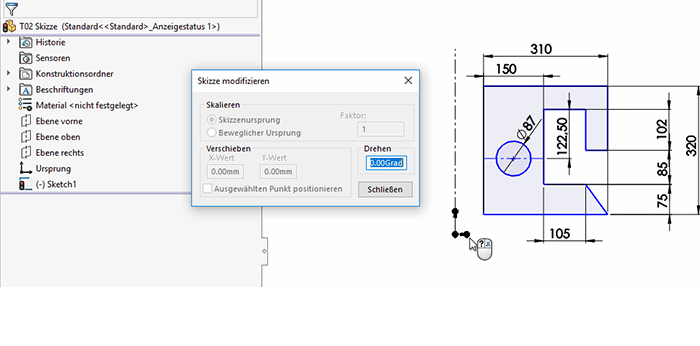

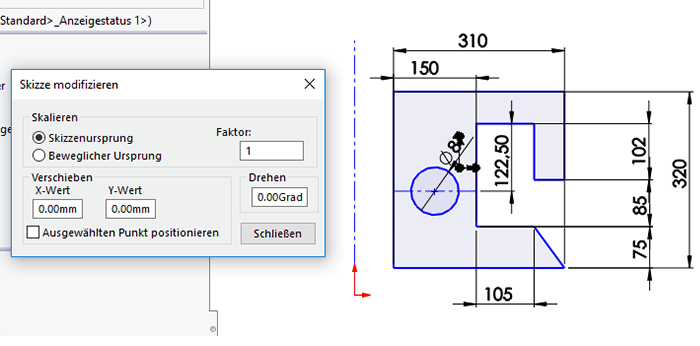

Die Funktion „Skizze modifizieren“ kann aber noch mehr: Sie können damit Skizzen drehen oder diese inklusive Bemaßungen skalieren.

Screenshot SOLIDWORKS Skizze modifizieren - Hilfreiche Funktionen 2D-Skizze

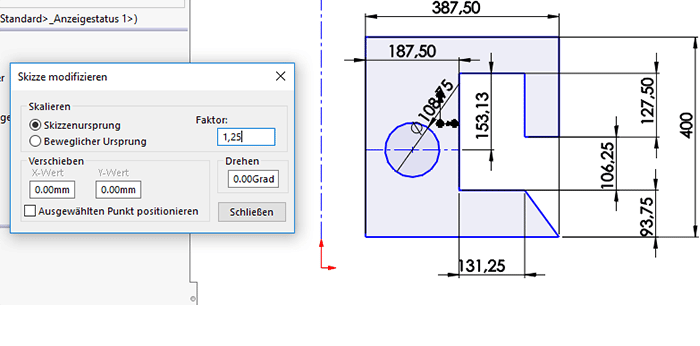

Ein Beispiel und kleiner Tipp am Rande: Der Inhalt der Skizze wurde um den Faktor 1,25 skaliert und alle Bemaßungswerte werden automatisch erhöht. Hätten Sie dafür den Befehl „Elemente skalieren“ verwendet, hätte das nicht geklappt.

Screenshot SOLIDWORKS Skizze modifizieren - Hilfreiche Funktionen 2D-Skizze



2. Bemaßung beim Ziehen/Verschieben übergehen

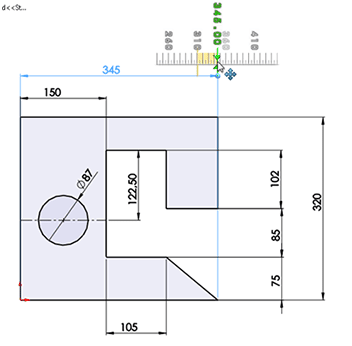

Möchten Sie in einer komplexen Skizze umfangreiche Änderungen an den Bemaßungen durchführen, geht das beispielsweise mit „Instant2D“ sehr schnell. Dennoch müssen sie dabei die einzelnen Bemaßungen nacheinander anklicken, die Werte umschreiben oder per „drag and drop“ auf die gewünschte Länge ziehen.

Screenshot SOLIDWORKS Bemaßung übergehen Skizze - Hilfreiche Funktionen 2D-Skizze

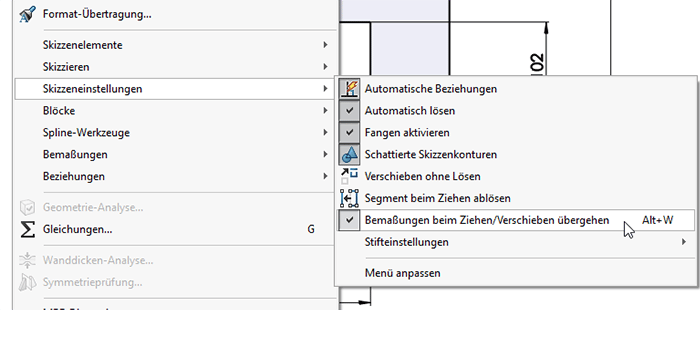

Aktivieren Sie allerdings in den Skizzeneinstellungen die Option „Bemaßung beim Ziehen/Verschieben übergehen“, können Sie komfortabel die Geometrie ziehen und die Bemaßungswerte ändern sich automatisch mit.

Screenshot SOLIDWORKS Bemaßung übergehen Skizze - Hilfreiche Funktionen 2D-Skizze

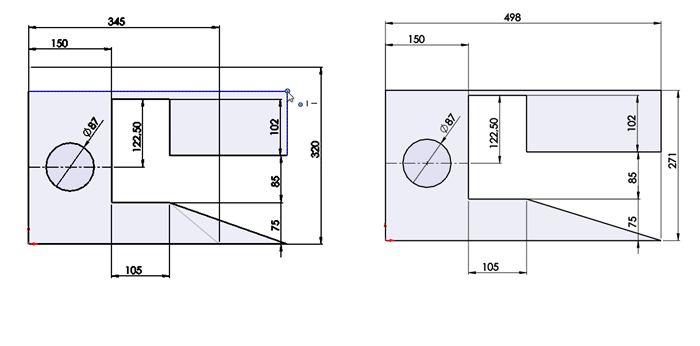

Beispiel: Zieht man eine Ecke der Kontur nach rechts und gleichzeitig nach unten werden in meinem Fall zwei Bemaßungen angepasst.

Screenshot SOLIDWORKS Bemaßung übergehen Skizze - Hilfreiche Funktionen 2D-Skizze

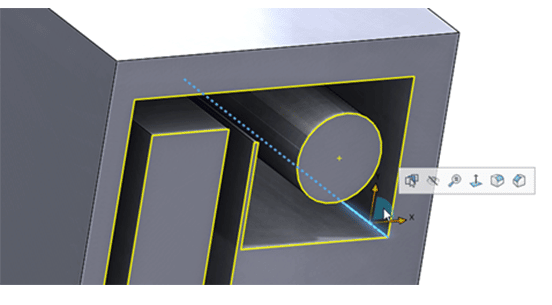

Dasselbe Verhalten äußert sich dann auch im 3D-Modell. Zieht man hier an einer Kante, die auf einer Skizze basiert, ändern sich die Skizzenbemaßungen mit.

Screenshot SOLIDWORKS Bemaßung Skizze - Hilfreiche Funktionen 2D-Skizze

HINWEIS: Es ist nicht ratsam diese Option permanent gesetzt zu lassen. Es könnten dadurch Änderungen „aus Versehen“ passieren. Ich würde empfehlen die Option mit einem Tastaturkürzel zu belegen. Somit können Sie diese dann ohne in das Menü gehen zu müssen ein- und wieder ausschalten.



3. Abgeleitete Skizze

Sie haben eine 2D-Skizze erstellt und hätten gerne dieselbe Skizze an einer anderen Stelle nochmal. Dafür könnte man einfach per copy and paste eine Kopie erzeugen. Hätten Sie allerdings gerne eine Assoziativität zwischen den beiden Skizzen, fällt diese Variante weg. Der Befehl „Elemente übernehmen“ funktioniert auch nur, solange die beiden Skizzen parallel sind.



Ich zeige Ihnen einen anderen Lösungsweg:

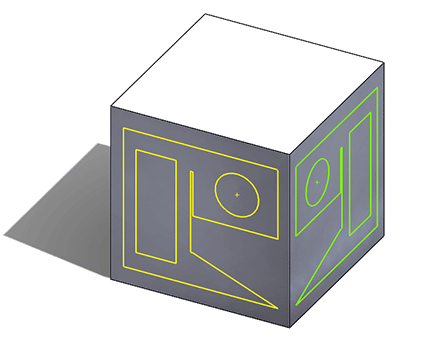

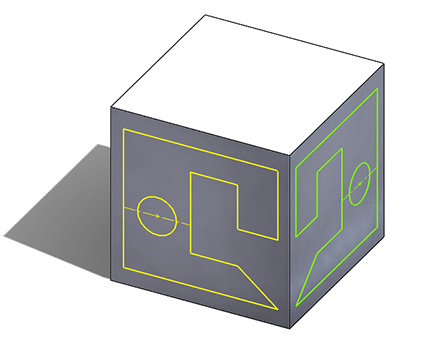

In meinem Beispiel habe ich die Ausgangsskizze (gelb) und die assoziative Skizze (grün) erstellt. Wird nun die gelbe Skizze geändert (Bemaßungen, Skizzenelemente, etc.), ändert sich auch die grüne Skizze vollständig mit. Das gilt natürlich auch wenn Sie die grüne mehrfach eingefügt haben.

Screenshot SOLIDWORKS abgeleitete Skizze - Hilfreiche Funktionen 2D-Skizze

Nach der Änderung:

Screenshot SOLIDWORKS abgeleitete Skizze - Hilfreiche Funktionen 2D-Skizze

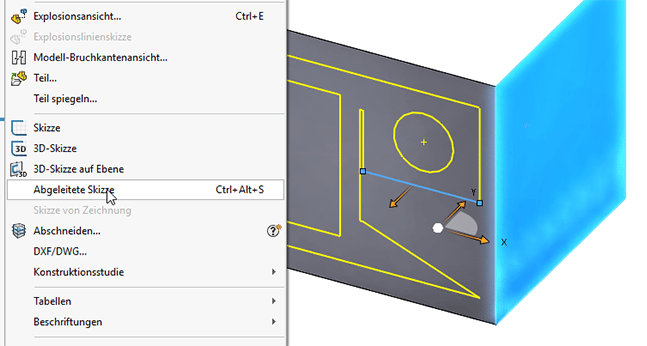

Um eine abgeleitete Skizze zu erstellen, gehen Sie folgendermaßen vor:

  • Sie wählen die Fläche, auf der die Skizze liegen sollte
  • Sie halten die STRG-Taste gedrückt und wählen die Ausgangsskizze an
  • Danach wählen Sie aus dem Menü Einfügen > Abgeleitete Skizze aus

Screenshot SOLIDWORKS abgeleitete Skizze - Hilfreiche Funktionen 2D-Skizze



HINWEIS: Wenn Sie, so wie ich, diesen Befehl oft nutzen, bietet sich auch hier das Anlegen eines Tastaturkürzels an.



Viel Spaß beim Ausprobieren!
