Planungsprozesse optimieren, vernetzen und beschleunigen

Anlagenbau mit Smap3D

Smap3D ist eine Softwarelösung zur 2D/3D Anlagen- und Rohrleitungsplanung und ist zu 100% in SOLIDWORKS integriert.

Holen Sie sich Ihr persönliches Angebot!

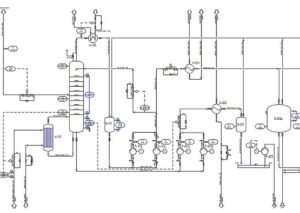

2D Zeichnung von Leitungen in Smap3DSmap3D P&ID

Mit Smap3D P&ID können Sie 2D Fließbilder (R&I bzw. P&ID Schemata) zur Anlagenplanung erstellen. Dabei werden alle Anlagenbestandteile (Behälter, Pumpen, Armaturen usw.) nicht maßstäblich als Symbole dargestellt. Die Verbindungslinien stellen im Allgemeinen die Rohrleitungen dar, die mit Nennweite, Rohrklasse, Identifikationsnummer (TAG) und weiteren Informationen gekennzeichnet werden.



Smap3D P&ID enthält außerdem eine Symbolbibliothek nach ISO/DIN, ANSI/ISA, die sich zudem kundenspezifisch aufbauen lässt. Altdaten aus z.B. AutoCAD können über eine DWG/DXF Schnittstelle importiert werden. Zusätzlich beinhaltet die Software eine Vielzahl von Design Checks wie Flussrichtung, doppelte TAG-Nummern, Übereinstimmung der Durchmesser, uvm.



Aus allen in einem Projekt zusammengeführten Informationen (Symbolen, Komponenten, Leitungen usw.) können beliebigste Stücklisten oder Auswertungen in Form von „Blättern“ im Projekt, aber auch „exportierte“ Dateien erzeugt werden.

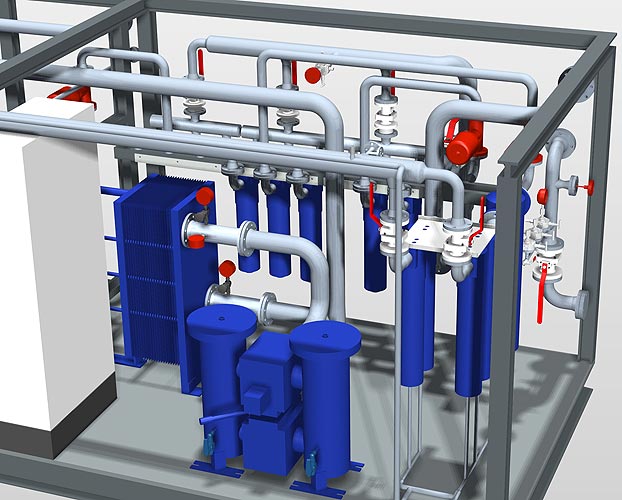

Konstruktion von 3D-Rohrleitungen in Smap3DSmap3D Piping

Smap3D Piping automatisiert die Planung und Änderung von 3D-Rohrleitungen in 3D-Baugruppen. Die Basis ist die Verwendung von Rohrklassen in denen einmalig unternehmens-, abteilungs- oder projektspezifisch die Zusammengehörigkeit der Rohrleitungskomponenten (Fittings, Armaturen usw.) zu Rohrleitungsmerkmalen (Durchmesser, Druck, Temperatur, Medium usw.) festgelegt wird.

  • Automatische Generierung der kompletten Rohrleitung
  • Zeitersparnis durch automatische Platzierung notwendiger Fittings (z.B. Bögen, T-Stücke, Flansche, Dichtungen)
  • Einfügen zusätzlicher Komponenten (Armaturen, Instrumente) jederzeit möglich

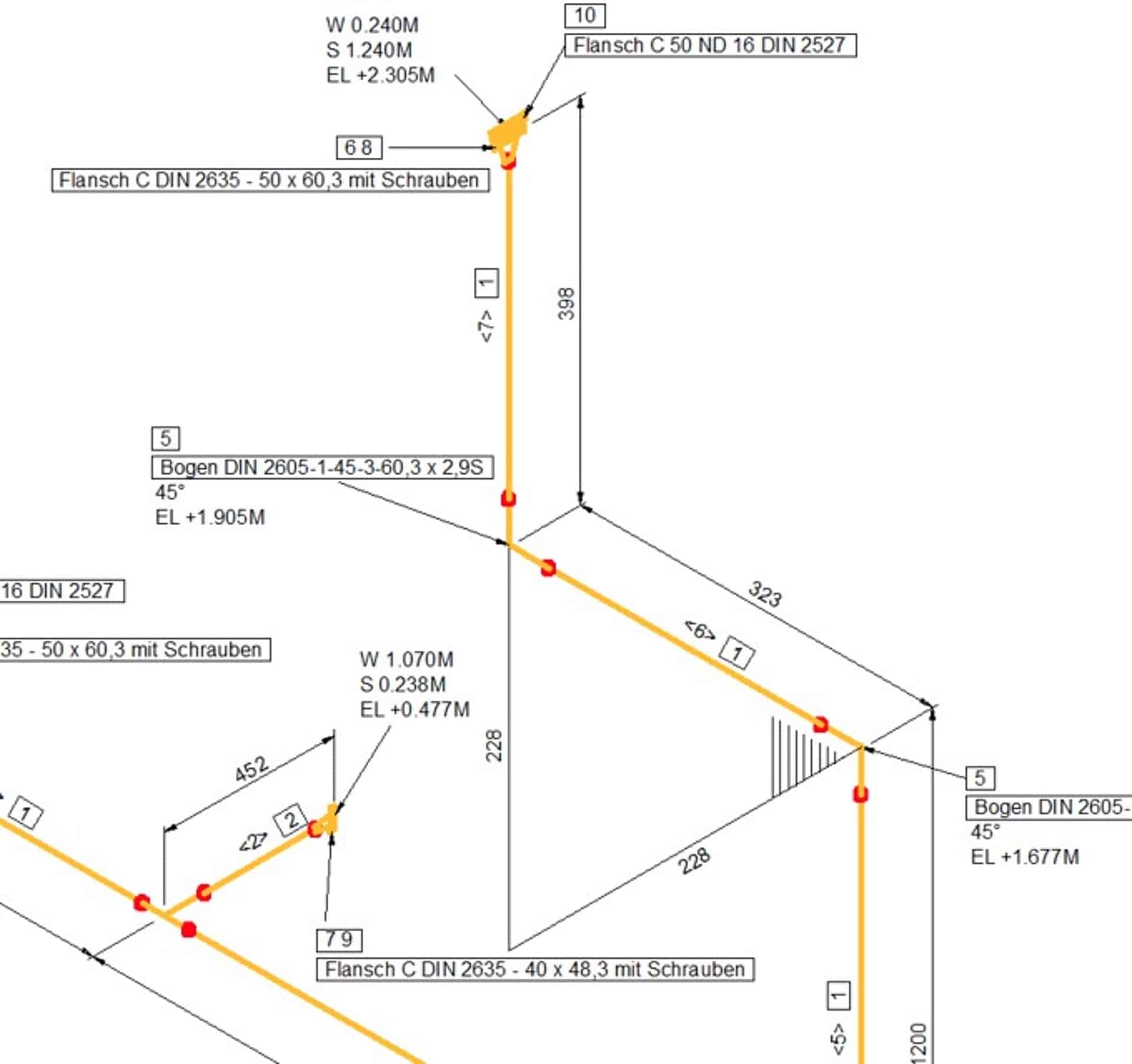

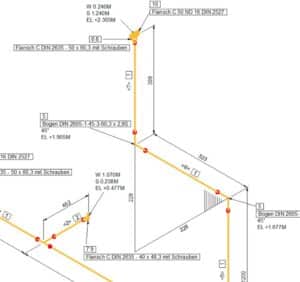

Zeichnung von Rohrleitungsisometrie in Smap3DSmap3D Isometric

Die Rohrleitungsisometrie ist eine technische Zeichnung in Form einer isometrischen Darstellung für die Herstellung von Rohrleitungen. Die Rohrleitungsisometrie zeigt die Rohrleitung NICHT maßstäblich und vereinfacht mit allen Inhalten und allen Dimensionen in Länge, Breite und Höhe, wobei sich die Hauptachsen dieser drei Dimensionen unter dem Winkel von 60° schneiden. Die Software schließt damit die Lücke zwischen Anlagen-, Geräte- und Maschinenbau.
Smap3D Isometric exportiert alle Informationen zu den 3D-Rohrleitungen und erstellt die Isometriezeichnung vollautomatisch.
