26. SEPTEMBER 2019 VON VERONIKA REITHOFER

Tipps & Tricks zur 3D-Skizze (Teil 2)

Im ersten Teil der 3-teiligen Tipps & Tricks Reihe rund um die 3D-Skizze, hat Ihnen Erhard Schweitzer die ersten Grundlagen in der 3D-Skizze vermittelt.



Diesmal erfahren Sie alles über das Arbeiten im „freien Raum“, Ebenen, Verrundungen, Fasen uvm. Der ein oder andere Tipp ist natürlich auch wieder dabei.



Funktionen und Möglichkeiten der 3D-Skizze beim Arbeiten im freien Raum und mit Ebenen

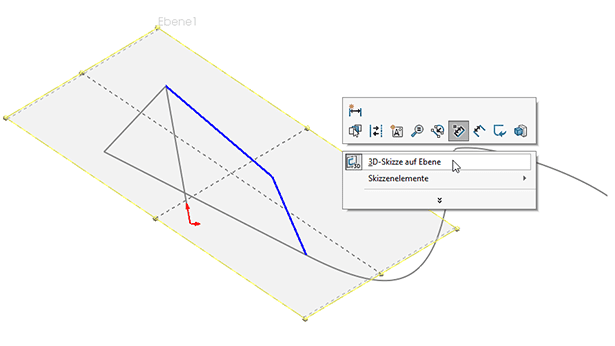

Auch wenn man in einer 3D-Skizze frei im Raum zeichnen kann, gibt es die Möglichkeit sich Ebenen einzufügen, die dann für die Platzierung von Linien, Bögen, etc. genutzt werden können. Das ist besonders bei Änderungen hilfreich. Die Ebenen in der 3D-Skizze lassen sich über das Kontextmenü aktivieren oder deaktivieren:

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 2 - Skizze auf Ebene



Der Vorteil, frei im Raum arbeiten zu können, kann in bestimmten Situationen auch nachteilig sein. Gerade bei Änderungen in einer 3D-Skizze, die noch über sehr viel offene Freiheitsgrade verfügt, kann es zu ungewünschten Resultaten kommen.

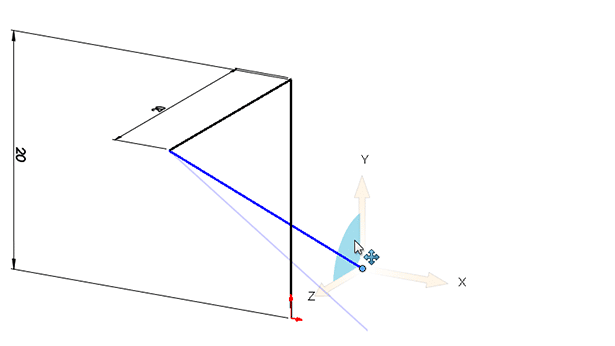

Hier schafft die „Skizziermodustriade“ Abhilfe. Diese kann über das Kontextmenü aktiviert werden. Dadurch lassen sich Elemente gezielt entlang einer Richtung oder auf einer „Ebene“ verschieben:

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 2 - Skizziermodustriade

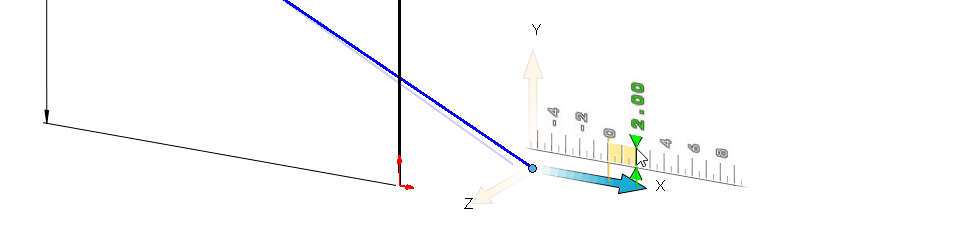

TIPP: Auch hier stehen Ihnen die bekannten „Instant3D“ Funktionen zur Verfügung.

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 2 - Instant3D

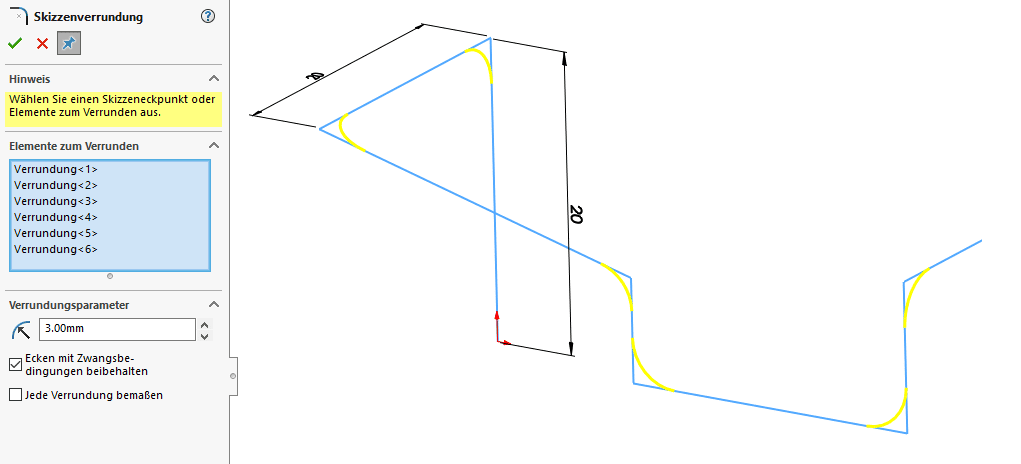

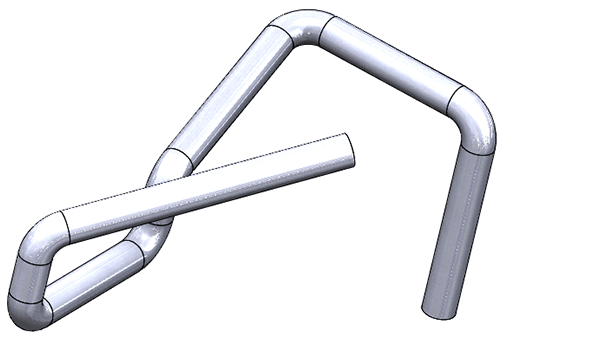

Auch Verrundungen und Fasen sind in der 3D-Skizze verfügbar. Diese werden oftmals bei Hydraulikleitungen und dergleichen genutzt.



TIPP: STRG+A wählt alle Elemente in der 3D-Skizze aus, Sie ersparen sich dabei viele Mausklicks. Selbstverständlich können Sie auch einen Rahmen über alle Elemente ziehen.

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 2 - Skizzenverrundung

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 2 - Skizzenverrundung

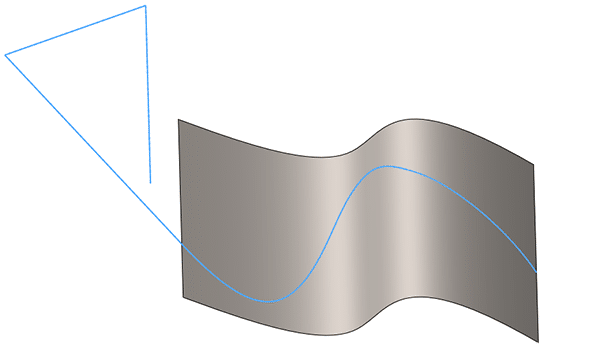

TIPP: Wenn Sie eine komplizierte Kontur anstreben, können Sie vorher eine Hilfsfläche erstellen und dann die 3D-Skizze auf diese Fläche legen. Mittels „Spline auf Oberfläche“ lassen sich die komplexesten Geometrien einfach erzeugen.

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks Teil 2 - Spline auf Oberfläche



Viel Spaß beim Ausprobieren!
