Tipps & Tricks zur 3D-Skizze (Teil 1)

In unserer 3-teiligen Tipps & Tricks Reihe rund um die 3D-Skizze, stellt Ihnen unser Spezialist Erhard Schweitzer grundlegende Funktionen und Stärken der 3D-Skizze inklusive hilfreicher Tastenkombinationen und kleiner Tipps am Rande vor.



Viele SOLIDWORKS Anwender nutzen nur selten oder gar nicht die Funktion „3D-Skizze“. Vielleicht liegt das auch daran, dass der Zugriff darauf ein klein wenig versteckt liegt. Dabei bietet SOLIDWORKS gerade in den 3D-Skizzen enormes Potenzial, das Ihnen erlaubt, ohne Ebenen oder Hilfsgeometrien komplexe Rahmenkonstruktionen, Rohrverläufe, Schläuche oder dergleichen aufzubauen.



Erste Schritte in der 3D-Skizze

Zuerst fügen Sie eine 3D-Skizze ein:

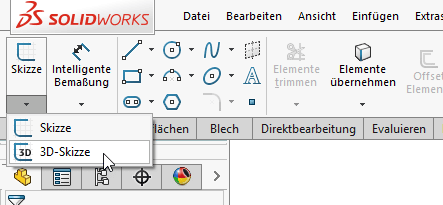

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks - Skizze einfügen

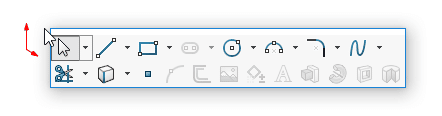

In der 3D-Skizze stehen fast alle bekannten Skizzierfunktionen zur Verfügung:

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks - Skizzierfunktionen



Beispielsweise kann mit dem Linienwerkzeug komplett frei im Raum gezeichnet werden, ohne auf einer Ebene zu liegen. SOLIDWORKS unterstützt Sie in der Orientierung mit einer „virtuellen Ebene“, die als rotes Achskreuz angezeigt wird.

Wenn Sie während des Zeichnens das Modell drehen, wird dieses Achskreuz automatisch zur nächstmöglichen Ausrichtung der Triade gewechselt (also XZ, YZ, usw..).

TIPP: Mit der TAB-Taste kann man das Wechseln des Achskreuzes auch manuell anstoßen:

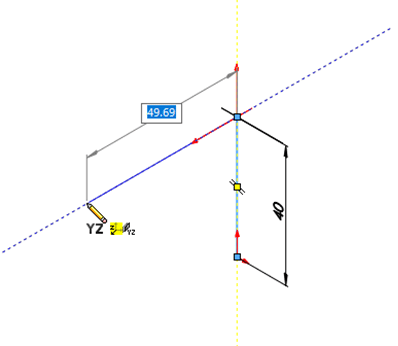

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks - Linienwerkzeug

Für den Fall, dass Sie sich am Anfang etwas schwer zurechtfinden oder gar die Orientierung verlieren, hilft die „Vierfachansicht“:

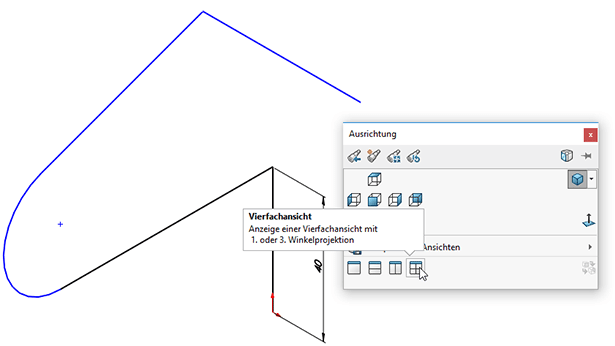

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks - Vierfachansicht



Dadurch erhalten Sie für jede Ansicht ein Fenster und haben so einen sehr guten Überblick. Gleichzeitig können Sie auch während des Zeichnens die Fenster wechseln. Das hilft enorm beim Verlegen eines Rohres in einer Anlage:

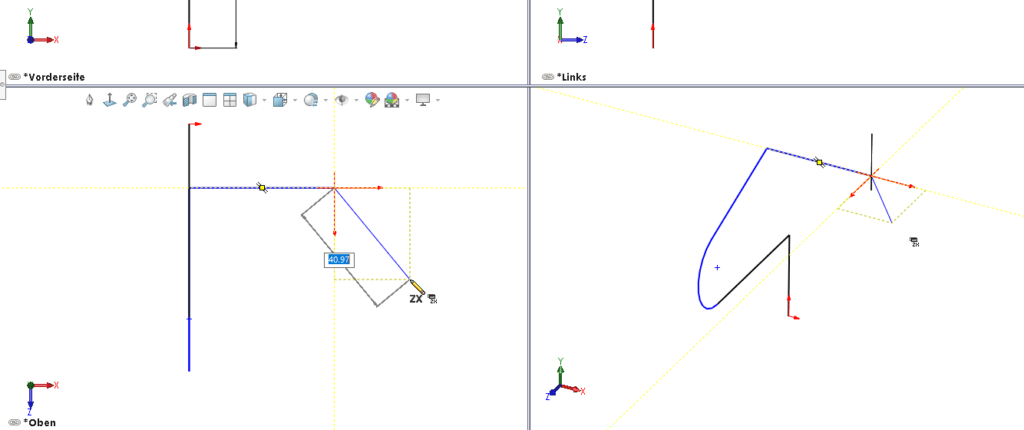

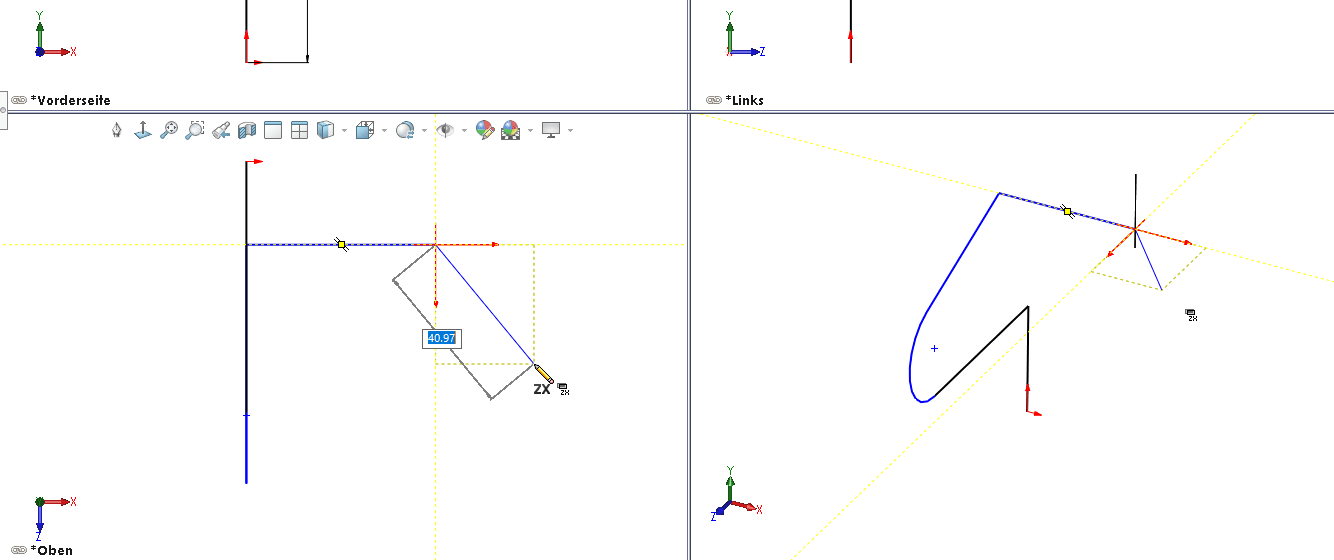

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks - Vierfachansicht



Sie können wie gehabt Skizzenbeziehungen oder Hilfslinien nutzen:

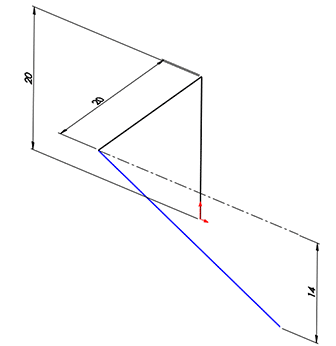

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks - Skizzenbeziehungen Hilfslinien



TIPP: Wenn Sie eine Bemaßung in einer der 3 Achsrichtungen setzen möchten, brauchen Sie dafür keine Hilfslinie (wie im obigen Bild). Sie starten das Bemaßungswerkzeug, wählen die Linie an und können dann mit „TAB“ die Bemaßungsrichtung durchschalten bis Sie bei der gewünschten Lage angelangt sind.

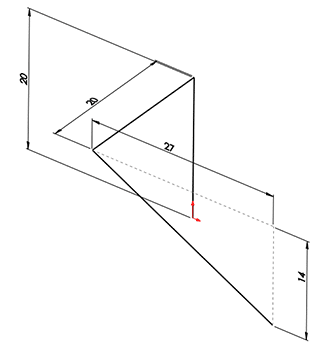

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks - Bemaßungswerkzeug



TIPP: 3D-Skizzen in Verbindung mit der Funktion „Strukturbauteil“ bieten ein richtig schlagkräftiges Duo mit dem sich auch ultraschnell Blechteile inkl. Abwicklung erzeugen lassen.

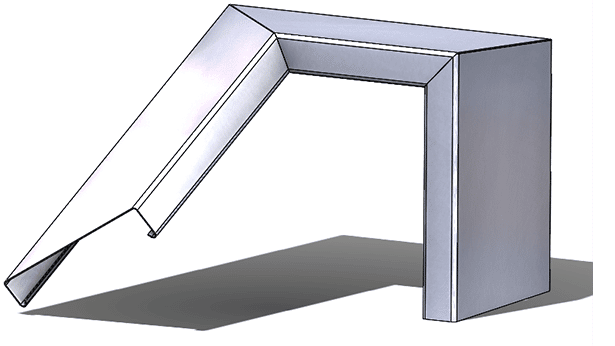

Screenshot SOLIDWORKS 3D-Skizze Tipps & Tricks - Strukturbauteil



Viel Spaß beim Ausprobieren!
