30. SEPTEMBER 2020 VON VERONIKA REITHOFER

Meilensteine aus 25 Jahren SOLIDWORKS

Anlässlich des 25-jährigen Jubiläums von SOLIDWORKS, präsentieren wir Ihnen die Meilensteine aus 25 Jahren SOLIDWORKS und zeigen Ihnen, wie sich die Design-Tools in den letzten Jahren entwickelt haben.

Können Sie sich noch an die ein oder andere Neuerung von damals erinnern?



1990er – 2001

Die Gründung von SOLIDWORKS basiert auf der Idee, den Vorteil von der 3D-Volumenkörper Modellierung und einem leistungsstarken, kosteneffizienten und einfach zu bedienenden 3D-Konstruktionstool für Windows-PCs zu kombinieren und für jeden Anwender verfügbar zu machen.



1995

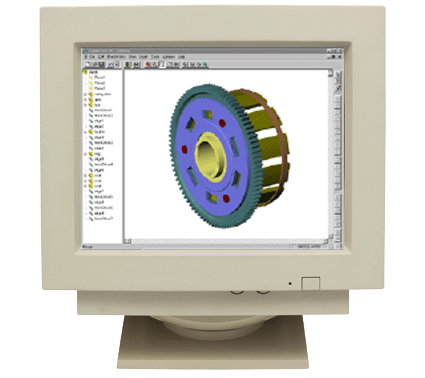

SOLIDWORKS 95 kommt am 12. Dezember auf den Markt und erleichtert das Arbeiten durch die vertraute Benutzeroberfläche von Microsoft. Zudem vereinfacht das Gold-Partner-Programm die Integration und Verwendung von Partnerprogrammen.

Meilensteine 25 Jahre SOLIDWORKS - 1995 alter PC mit SolidWorks 95Meilensteine 25 Jahre SOLIDWORKS - 1995 SolidWorks 95



SOLIDWORKS Education wird parallel zu SOLIDWORKS 95 eingeführt.

Meilensteine 25 Jahre SOLIDWORKS - 1995 verschiedene DVDs mit Education

1996

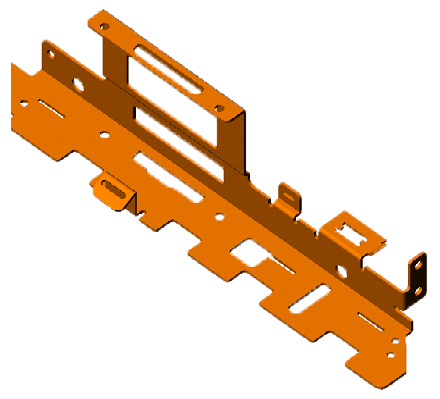

In SOLIDWORKS 97 werden die Blechkonstruktions-Werkzeuge vorgestellt, die eine einfache Konstruktion von Blechteilen und Abwicklungen ermöglichen.

Meilensteine 25 Jahre SOLIDWORKS - 1996 Blechkonstruktion



1998

Das erste Zertifikat – das SOLIDWORKS Professional Programm wurde veröffentlicht.

Meilensteine 25 Jahre SOLIDWORKS - 1998 erste Zertifizierung

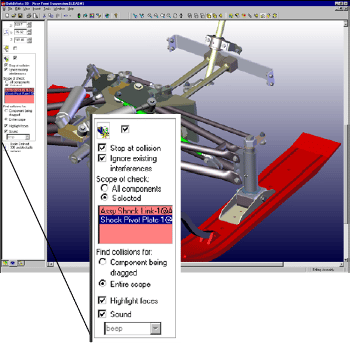

SOLIDWORKS 99 ermöglicht eine Kollisionsprüfung in Echtzeit.

Meilensteine 25 Jahre SOLIDWORKS - 1998 Kollisionsprüfung



1999

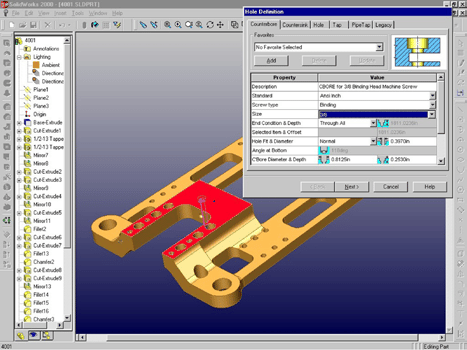

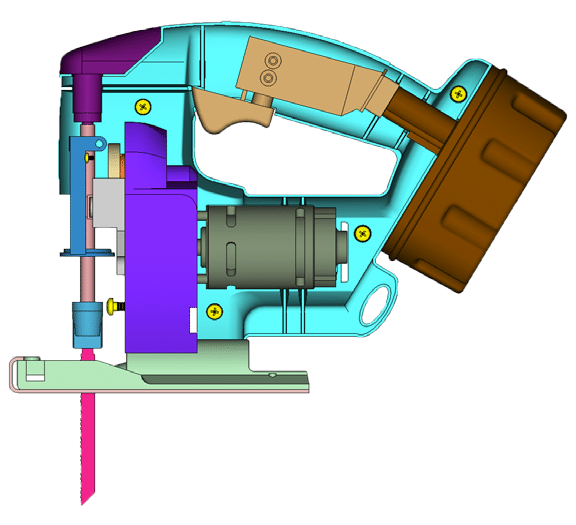

Der SOLIDWORKS Bohrungsassistent wird implementiert und Anwender verwenden eDrawings zur gemeinsamen Nutzung von CAD Daten zwischen verschiedenen CAD Plattformen.

Meilensteine 25 Jahre SOLIDWORKS - 1999 BohrungsassistentMeilensteine 25 Jahre SOLIDWORKS - 1999 eDrawings



Party like it´s 1999: Die SOLIDWORKS World, das weltweit größte Treffen von SOLIDWORKS Anwendern, findet erstmalig in Palm Springs, CA, statt.

Meilensteine 25 Jahre SOLIDWORKS - 1999 SolidWorks World



2002 – 2009

Realismus-Ära: Das Ziel ist das Imitieren der Realität – von der Visualisierung bis zur Validierung



2002

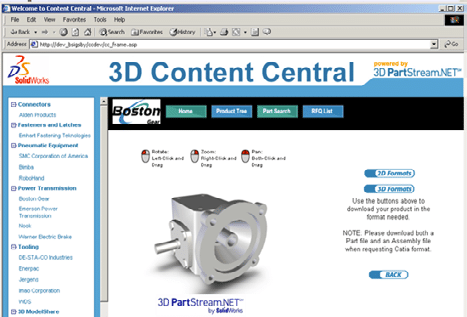

3D ContentCentral wird vorgestellt und ermöglicht die Nutzung des Online-CAD-Katalogs. Zusätzlich können in SOLIDWORKS 2003 nun virtuelle Überprüfungen mit COSMOSXpress durchgeführt werden.

Meilensteine 25 Jahre SOLIDWORKS - 2002 3Dcontent Central Meilensteine 25 Jahre SOLIDWORKS - 2002 CosmosXpress

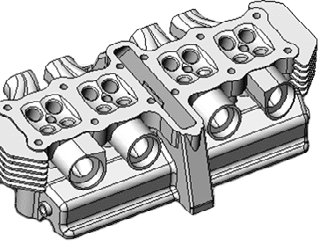

Durch die Einführung von Mehrkörpermodellierung wird die Erstellung und Bearbeitung sowie das Spiegeln und Mustern von Körpern ermöglicht.

Meilensteine 25 Jahre SOLIDWORKS - 2002 Mehrkörpermodellierung



2003

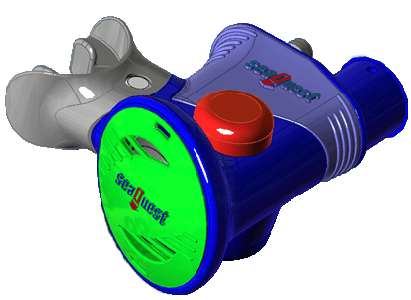

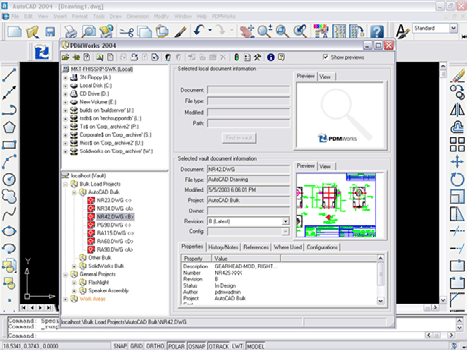

In SOLIDWORKS 2004 wird mit RealView die fotorealistische Visualisierung unterstützt und PDMWorks verbessert das Datenmanagement.

Meilensteine 25 Jahre SOLIDWORKS - 2003 RealView Meilensteine 25 Jahre SOLIDWORKS - 2003 PDMWorks



2004

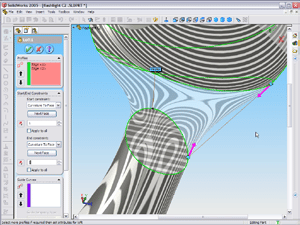

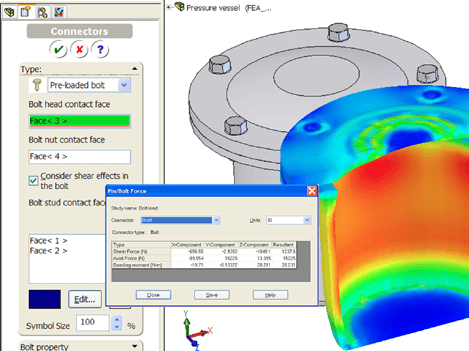

Die stetige Krümmung bei Features ermöglicht in SOLIDWORKS 2005 komplexe und kontinuierliche Übergänge in den Modellen. Außerdem werden durch die Überprüfung von Schraubenverbindungsglieder fehlende Verbindungselemente in der Konstruktion minimiert.

Meilensteine 25 Jahre SOLIDWORKS - 2004 stetige Krümmung Meilensteine 25 Jahre SOLIDWORKS - 2004 Schraubenverbindungsglieder

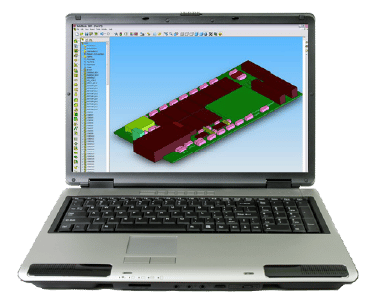

Mit dem IDF Format kann man fortan auch elektronische Komponenten in SOLIDWORKS verwenden. Das Feature „Verbiegen“ ermöglicht das Verbiegen, Verdrehen und Strecken von Modellen.

Meilensteine 25 Jahre SOLIDWORKS - 2004 IDF Format Meilensteine 25 Jahre SOLIDWORKS - 2004 Flex Feature



2005

In SOLIDWORKS 2006 kommen zum ersten Mal intelligente Komponenten zum Einsatz, mit denen sich Teile und Features kombinieren und so schnell in die Baugruppe einbauen lassen. Der überarbeitete Anzeigestatus verwaltet die Darstellung, Farbe sowie die Transparenz von Teilen und Baugruppen.

Meilensteine 25 Jahre SOLIDWORKS - 2005 Anzeigenstatus



2006

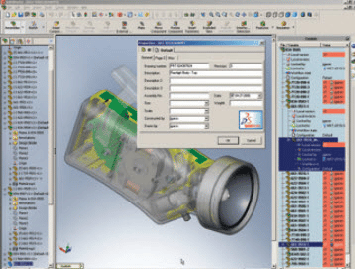

SOLIDWORKS Enterprise PDM stellt eine zuverlässige Verwaltung und einen gesicherten Zugriff auf Ihre Daten sicher. Zusätzlich wird die SOLIDWORKS Associate Zertifizierung präsentiert.

Meilensteine 25 Jahre SOLIDWORKS - 2006 EPDM Meilensteine 25 Jahre SOLIDWORKS - 2006 Zertifizierung



2007

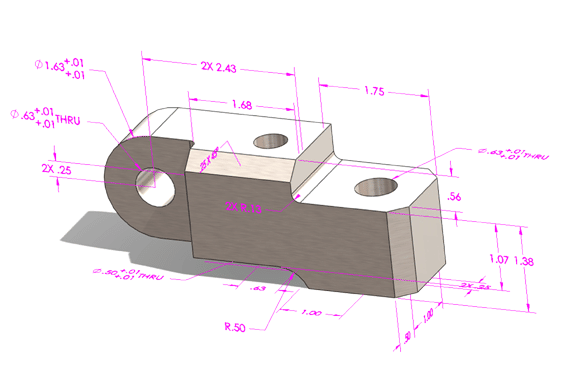

Mit dem TolAnalyst haben Sie eine integrierte Toleranzanalyse direkt in SOLIDWORKS. Außerdem wird das nachträgliche Hinzufügen von Bemaßungen, Toleranzen und Beschriftungen durch den DimXpert massiv erleichtert.

Meilensteine 25 Jahre SOLIDWORKS - 2007 Tolanalyst Meilensteine 25 Jahre SOLIDWORKS - 2006 DimXpert



2008

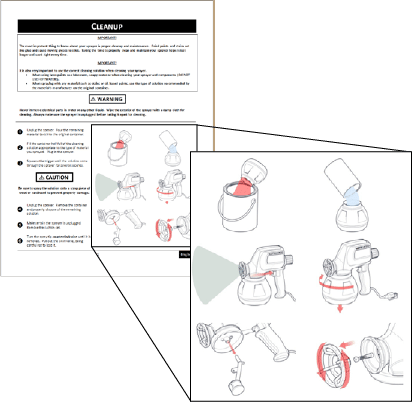

Der SOLIDWORKS Composer ermöglicht die einfache Erstellung von hochwertigen grafischen Inhalten für die technische Dokumentation.

Meilensteine 25 Jahre SOLIDWORKS - 2008 Composer

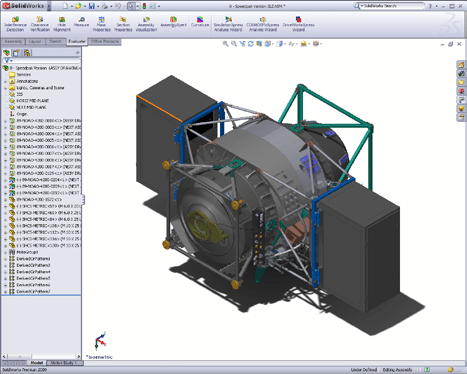

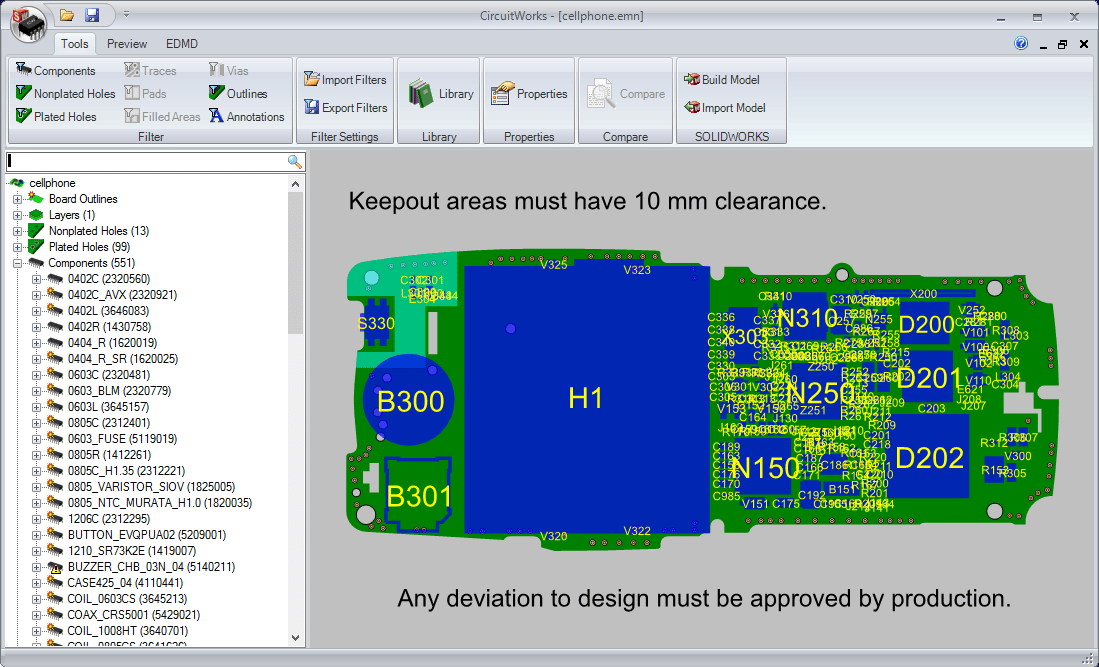

In SOLIDWORKS 2009 wird mit CircuitWorks die Leiterplattenkonstruktion in die dritte Dimension gebracht und Speedpak vereinfacht die Baugruppenkonfiguration und erhöht die Performance.

Meilensteine 25 Jahre SOLIDWORKS - 2008 CircuitWorks Meilensteine 25 Jahre SOLIDWORKS - 2008 Speedpak



2009 – Heute

Erweiterung der Design-Ära: Verwendung von CAD-Daten, um ganze Geschäftsökosysteme aufzubauen



2009

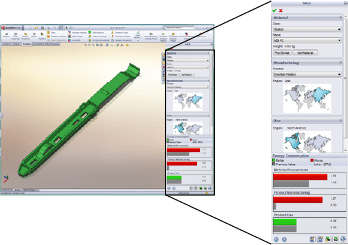

Mit SOLIDWORKS Sustainability werden wichtige Funktionen zur Evaluierung des Umwelteinflusses hinzugefügt.

Meilensteine 25 Jahre SOLIDWORKS - 2009 Sustainability

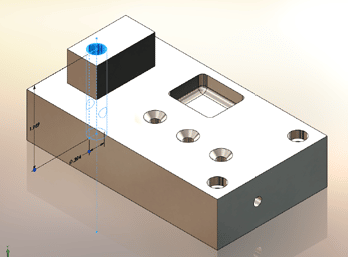

Die ereignisgestützte Bewegungsanalyse ermöglicht eine Analyse komplexer Maschinenbewegungen und die Direktbearbeitung erlaubt eine schnelle Änderung der Geometrie.

Meilensteine 25 Jahre SOLIDWORKS - 2009 Bewegungsanalyse Meilensteine 25 Jahre SOLIDWORKS - 2009 Direktbearbeitung



2010

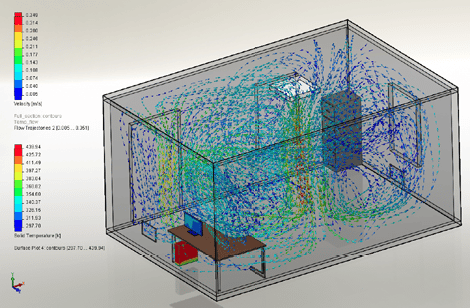

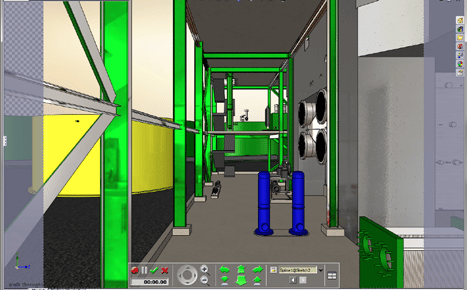

Zu SOLIDWORKS Flow Simulation kommen die Funktionen zur Simulation von Heizung, Lüftung und Klimatechnik hinzu. Außerdem kann man mittels „Walktrough“ einen Rundgang durch die Konstruktion machen.

Meilensteine 25 Jahre SOLIDWORKS - 2010 Flow Simulation Meilensteine 25 Jahre SOLIDWORKS - 2010 Walkthrough



2011

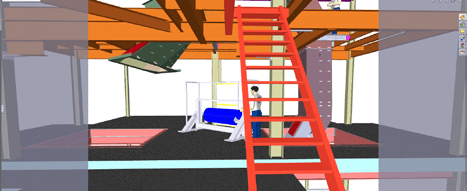

In SOLIDWORKS 2012 wird das Arbeiten mit großen Baugruppen durch die Option „Prüfung großer Konstruktionen“ enorm verbessert.

Meilensteine 25 Jahre SOLIDWORKS - 2011 Prüfung großer Baugruppen

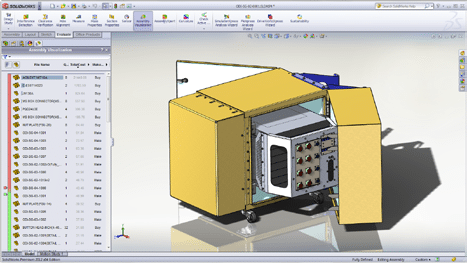

Außerdem kann man mit SOLIDWORKS Costing nun die anfallenden Kosten für die Herstellung der Konstruktion ermitteln und überwachen.

Meilensteine 25 Jahre SOLIDWORKS - 2011 Costing



2012

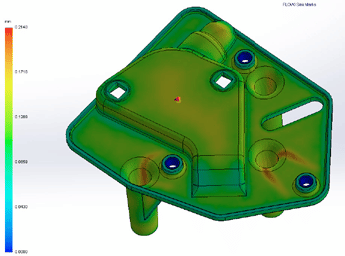

Mit der Einführung von SOLIDWORKS Plastics wird erstmals die Spritzgusssimulation möglich. Zusätzlich erleichtert SOLIDWORKS Electrical die Zusammenarbeit zwischen der elektrischen und mechanischen Konstruktion.

Meilensteine 25 Jahre SOLIDWORKS - 2012 Plastics Meilensteine 25 Jahre SOLIDWORKS - 2012 Electrical



2013

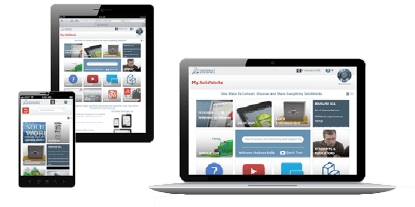

MySolidWorks bietet Anwendern eine Plattform für Themen rund um SOLIDWORKS inklusive Videos und Schulungen.

Meilensteine 25 Jahre SOLIDWORKS - 2013 mySolidWorks

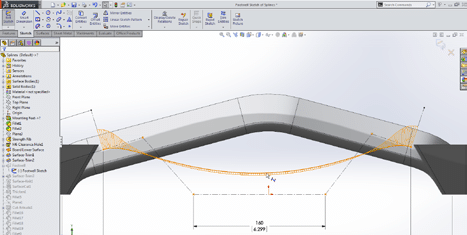

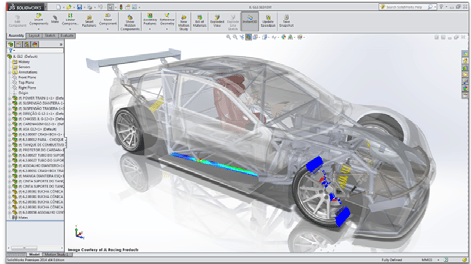

Mit der neuen Benutzeroberfläche wurden Konstruktionsprozesse beschleunigt und Arbeitsabläufe zwischen den SOLIDWORKS Produkten vereinheitlicht. Außerdem haben Stil-Splines und die Fixierung der Länge bei Splines die Konstruktionsmöglichkeiten verbessert.

Meilensteine 25 Jahre SOLIDWORKS - 2013 neues User Interface Meilensteine 25 Jahre SOLIDWORKS - 2013 Stil Splines



2014

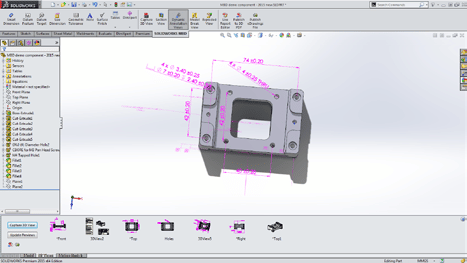

SOLIDWORKS Model Based Definition (MBD) und SOLIDWORKS Inspection werden vorgestellt. Die beiden Programme unterstützen die Produktions- und Qualitätssicherung.

Meilensteine 25 Jahre SOLIDWORKS - 2014 MBD und Inspection



2015

In SOLIDWORKS 2016 wird SOLIDWORKS Visualize präsentiert, mit dem die einfache Erstellung von professionellen Bildern in Fotoqualität, Animationen und anderen interaktiven 3D-Inhalten gelingt.

Meilensteine 25 Jahre SOLIDWORKS - 2015 Visualize

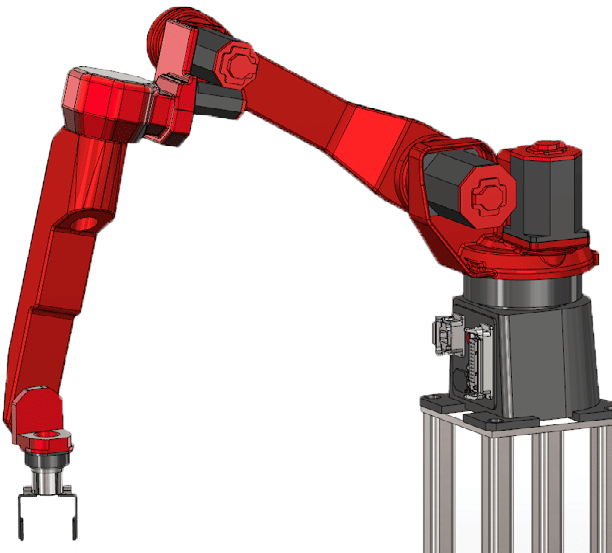

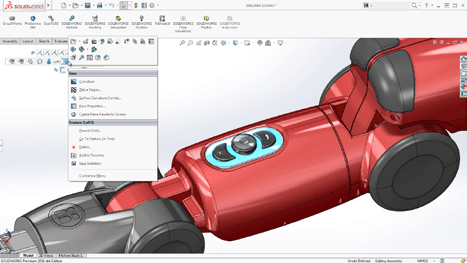

Weiters werden durch die neue Benutzeroberfläche und deren Verbesserungen 20% an Mausklicks eingespart. In SOLIDWORKS 2016 ermöglicht außerdem die Verknüpfungssteuerung die Bearbeitung bestimmter Verknüpfungen, die Freiheitsgrade für eine Konstruktion steuern.

Meilensteine 25 Jahre SOLIDWORKS - 2015 neues User Interface Meilensteine 25 Jahre SOLIDWORKS - 2015 Mate Controller



2016

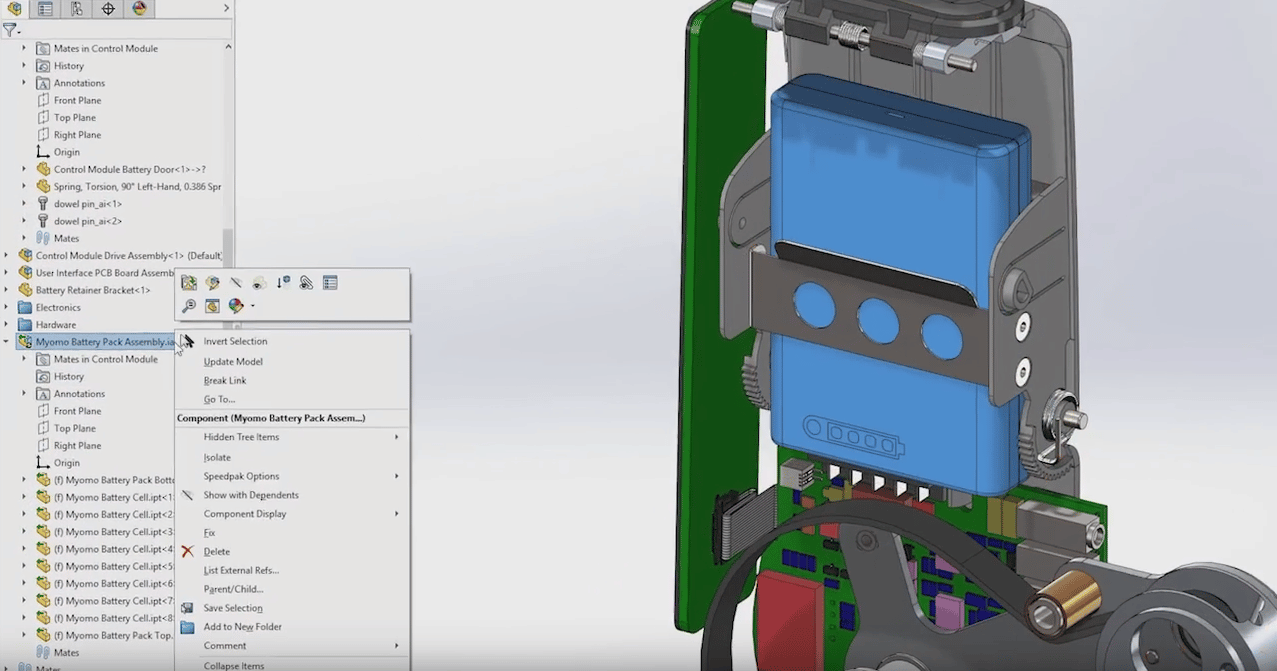

3D-Interconnect, mit dem Sie native 3D-CAD-Daten einschließlich Creo, CATIA, V5, SolidEdge, NX und Inventor direkt in SOLIDWORKS und unter Beibehaltung der Assoziativität zur ursprünglichen Datei integrieren können, wird vorgestellt. Außerdem beschleunigt ein neuer Einrichtungsassistent die Konstruktion großer Baugruppen und ein erweiterter Bohrungsassistent erstellt angepasste Bohrungen.

Meilensteine 25 Jahre SOLIDWORKS - 2016 3D Interconnect



2017

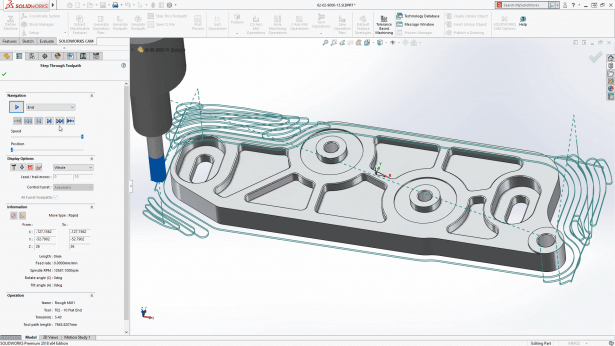

In der Version 2018 von SOLIDWORKS wird SOLIDWORKS CAM eingeführt. Die nahtlos in SOLIDWORKS integrierte und benutzerfreundliche CAM-Lösung kann mit der regelbasierten Maschinenbearbeitung und automatischen Merkmalerkennung CNC-Feritigungsoperationen stark optimieren und sogar automatisieren.

Meilensteine 25 Jahre SOLIDWORKS - 2017 SOLIDWORKS CAM

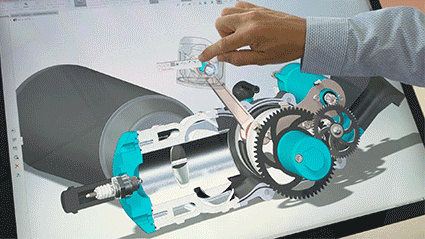

Weiters unterstützt SOLIDWORKS 2018 das Freihandskizzieren mit Stift oder Finger auf kompatiblen Geräten.

Wie Sie SOLIDWORKS am iPad nutzen, zeigen wir Ihnen in diesem Beitrag.

Meilensteine 25 Jahre SOLIDWORKS - 2017 Touch Bedienung



2018

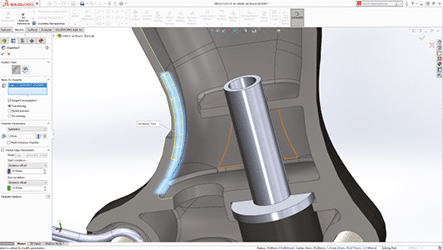

SOLIDWORKS 2019 enthält leistungsstarke, neue Werkzeuge für die Teilemodellierung, wie zum Beispiel partielle Verrundung und Fase, Interferenzprüfung für Mehrkörperteile, verbessertes Einfügen eines Teils mit einer bestimmten Konfiguration uvm.

Meilensteine 25 Jahre SOLIDWORKS - 2018 neue Werkzeuge Teilemodellierung

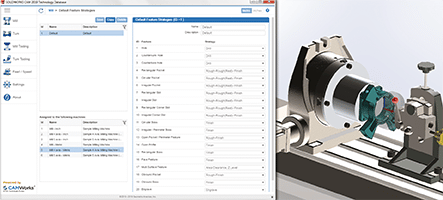

DimXpert heißt nun MBD Dimension und mit dem neuen Programm SOLIDWORKS Machinist werden die Funktionen von SOLIDWORKS CAM erweitert und damit 3D-Modellierung und CAM-Funktionalitäten vereint. Neu in SOLIDWORKS 2019 ist auch SOLIDWORKS Manage, das die Dateiverwaltung von SOLIDWORKS PDM Professional um starke Funktionen für Projekt-, Prozess- und Artikelverwaltung mit interaktiven Dashboards und Berichten erweitert.

Meilensteine 25 Jahre SOLIDWORKS - 2018 Machinist

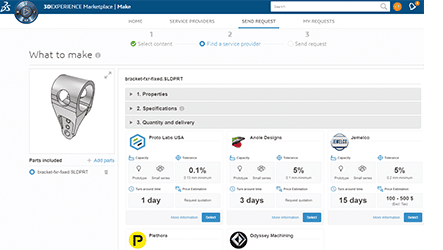

Weiters ermöglicht der 3DEXPERIENCE Marketplace|Make die Zusammenarbeit mit weltweit verschiedenen Herstellern und Anbietern von Dienstleistungen aus der Industrie während des gesamten Konstruktionsprozesses.

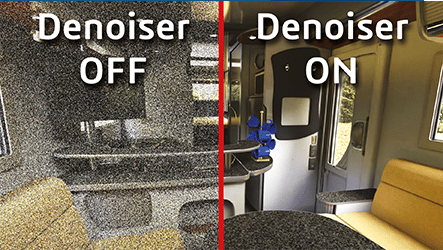

Auch bei der Visualisierung gibt es Neuerungen: Hier wird eine KI (Künstliche Intelligenz) zu Rauschentschlüsselung und- unterdrückung in den Renderings verwendet.

Meilensteine 25 Jahre SOLIDWORKS - 2018 3DX Marketplace Make Meilensteine 25 Jahre SOLIDWORKS - 2018 Denoiser Visualize



2019

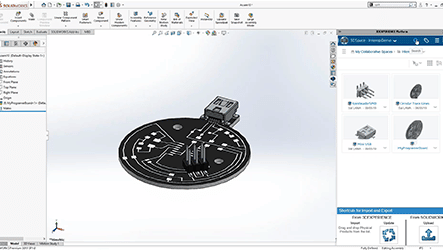

Die 3DEXPERIENCE Plattform gibt es mittlerweile schon seit 2015. Seit der SOLIDWORKS 2020 Version, wurde aber die Entwicklung zwischen SOLIDWORKS Desktop und der Cloud verbessert.

Verbinden Sie SOLIDWORKS ganz einfach mit der Plattform und profitieren Sie von einfachem Datenaustausch, Zusammenarbeit in Echtzeit und erweiterten Konstruktionsmöglichkeiten wie zum Beispiel Sub-D-Modellierung, Konzeptkonstruktion, Produktlebenszyklus und Projektmanagement.

Meilensteine 25 Jahre SOLIDWORKS - 2019 3DEXPERIENCE Plattform



Auch Neuerungen in SOLIDWORKS Visualize werden vorgestellt. Mit dem XR-Exporter konvertieren Sie Ihre Visualize Dateien ganz einfach in AR-/VR-Erlebnisse und mit der PDM Integration wird die Datenverwaltung noch einfacher.

Meilensteine 25 Jahre SOLIDWORKS - 2019 XR-Exporter

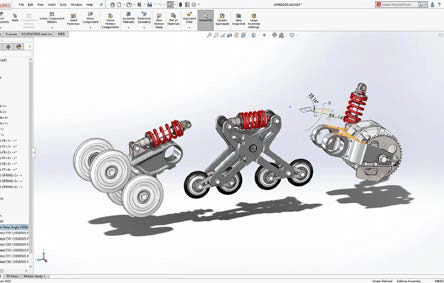

Weiters zeigen Sie mit der Teileflexibilität dasselbe Teil unter verschiedenen Bedingungen in derselben Baugruppe an. Beispielsweise die Anzeige einer Feder komprimiert und in voller Länge.

Meilensteine 25 Jahre SOLIDWORKS - 2019 flexible Komponenten

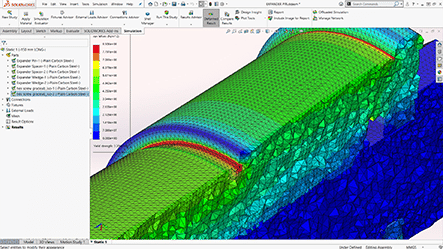

Außerdem werden schnellere Berechnungen und verbesserte Genauigkeit bei der Simulation ermöglicht, indem lineare und quadratische Elemente in derselben Simulationsstudie kombiniert werden können.

Meilensteine 25 Jahre SOLIDWORKS - 2019 neue Funktionen  Simulation



2020

Die neueste Version von SOLIDWORKS enthält neue Tools und Erweiterungen, von Stabilitätsverbesserungen bis hin zu optimierten Arbeitsabläufen. Über 90% der Features basieren auf Wünschen der SOLIDWORKS Anwender.

Ein kleiner Auszug der Neuerungen aus den verschiedenen Bereichen:

  • User Experience: Fehlerbehebungen von Stabilitätsproblemen, Leistungsverbesserungen
  • Teile: Gleichungen in Dateieigenschaften
  • Baugruppenperformance: Leistungsbewertungsprüfungen für Zirkelreferenzen
  • Baugruppen Produktivitätstools: Verknüpfungsverbesserungen
  • Zeichnungsperformance: Leistungsverbesserungen
  • Detaillierungsmodus und Zeichnungsmerkmale: Bruchkantenansichten, Bildausschnitte und Detailansichten im Detailmodus
  • Model Based Definition (MBD): Bezugsstellen und Biegetabellen in 3D-PDF’s
  • eDrawings: Dateieigenschaften verfügbar
  • SOLIDWORKS Visualize: Draco-Komprimierung



Wir hoffen, Sie haben diese kleine Zeitreise genossen und freuen sich mit uns auf die nächsten 25 Jahre SOLIDWORKS!
