Umfangreiche Drehfunktionen

SolidCAM Drehen

Das umfangreiche Drehpaket von SolidCAM verfügt über leistungsstarke Strategien für die schnelle und effiziente Programmierung von Drehbearbeitungen.

Holen Sie sich Ihr persönliches Angebot!

Ihre Vorteile mit dem Dreh-Modul

  • Werkzeugmaschinen

    Werkzeugmaschinen

    Unterstützt alle gängigen Werkzeugmaschinen einschließlich 2-Achsen-Drehmaschinen, Mehrkanalsteuerungen, Kurz- und Langdrehautomaten, bis hin zu komplexesten Drehfräszentren.

  • Schrupp- und Schlichtbearbeitung

    Schrupp- und Schlichtbearbeitung

    Erweiterte Schrupp- und Schlichtbearbeitung von Drehprofilen; unterstützt das Planen, Einstechen, Gewindedrehen sowie das Bohren.

  •  Drehgeometrien

    Drehgeometrien

    Schnelle Erzeugung von Drehgeometrien und Profilen.

  • Maschinenvorschau

    Maschinenvorschau

    Interaktive Maschinenvorschau mit STL-Maschinenmodell mit vollständiger Achsenkinematik sowie sämtlicher Nullpunkte der Komponenten & Stationen.

  • Werkzeuge in Echtzeit

    Werkzeuge in Echtzeit

    Echtzeitdarstellung von Werkzeugen, Spannmittel, Maschinenkontrolloperationen (MCOs) und Maschinenkinematik.

  • Montage-Assistent

    Montage-Assistent

    Neuer Assistent erleichtert die Montage von Werkzeugen auf dem Revolver.

  • Realistische Darstellung

    Realistische Darstellung

    Realistische Darstellung sämtlicher Werkzeuge im Revolver.

  • Kollisionskontrolle

    Kollisionskontrolle

    Fortschrittliche Kollisionskontrolle der eingespannten Werkzeuge mit anderen Maschinenelementen.

Erweiterte Drehfunktionen

  • Gleichzeitiges Schruppen mit zwei Werkzeugen ermöglicht schnellere Bearbeitung langer und großer Werkstücke – Werkzeuge können dabei simultan oder zueinander versetzt eingesetzt werden
  • Winkel-Einstechen: Bearbeitung schräger Einstiche (innen und außen) unter einem definierten Winkel
  • Trochoidale Bewegungen eines runden Einstechwerkzeugs
  • Manuelles Drehen: Drehbearbeitungen anhand eigener Geometrien – ohne Rohteil, Fertigmodell oder Hülle eines Volumenkörpers
  • 4. Achse-Simultandrehen: Bearbeitung von Kurvenprofilen mit simultaner B-Achse der Maschine – ermöglicht die Herstellung von Hinterschnitten in einer einzigen Bearbeitung. Unterstützt Werkzeugtypen: Außenschruppstahl und Außeneinstechstahl
  • Kanalsynchronisation: Leistungsstarke und einfache Synchronisation mehrerer Werkzeugträger
  • Gleichzeitiges Schruppen mit zwei Werkzeugen
  • Winkel-Einstechen
  • Trochoidale Bewegungen
  • Manuelles Drehen
  • 4. Achse-Simultandrehen
  • Kanalsynchronisation

MCO: Maschinenkontroll-Jobs

MCOs ermöglichen bei der Programmierung während des Fertigungsprozesses das Hinzufügen weiterer Aktionen zur Steuerung der Maschine und Aktivierung verschiedener Operationen, wie z. B. das Öffnen oder Schließen von Halterungen und Türen, Kühlmittel Ein/Aus, Drehen oder Bewegen von Teilen auf andere Stationen uvm. Zudem kann jede Aktion des CNC-Bedieners angegeben und bei der Berechnung der Bearbeitungszeit berücksichtigt werden.

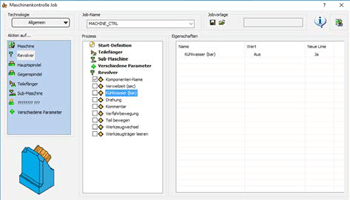

Screenshot SolidCAM mit MCO (Maschinenkontroll-Jobs) - SolidCAM Drehen

Rohmaterial stets aktuell

SolidCAM aktualisiert bei jedem Job fortlaufend das verbleibende Rohmaterial. Egal, ob es sich bei der Maschine um eine einfache 2-Achsen-Drehmaschine oder ein Mehrachsen-Drehfräszentrum mit Doppelrevolver, Spindel und Gegenspindel handelt.
Bei der Übergabe von der Haupt- an die Gegenspindel, wird nicht nur das Bauteil, sondern auch das bis dahin bearbeitete Rohmaterial virtuell übergeben und dient als Basis für die nachfolgenden Bearbeitungen auf der Gegenspindel. Das Ergebnis ist eine hocheffiziente und zeitoptimierte Bearbeitungsabfolge.

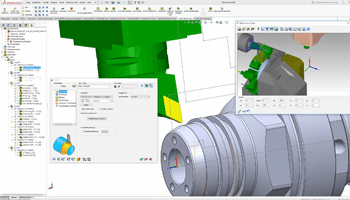

Screenshot SolidCAM mit Info zu Rohmaterial - SolidCAM Drehen
