03. FEBRUAR 2021 VON MAXIMILIAN KÖNIG

Werkzeuge in SOLIDWORKS Composer einfügen



In unserem heutigen Technik-Tipp zeigen wir Ihnen Schritt für Schritt, wie Sie verschiedene Werkzeuge einfach und schnell zum SOLIDWORKS Composer hinzufügen können, um diese Werkzeuge und deren Verwendung z. B. für Montageanleitungen zu visualisieren.

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Montageanleitungen
Beispiel Montageanleitung



Außerdem erwarten Sie noch einige Tipps & Tricks zu diesem Thema.



Auswahl der Werkzeuge

Wo finden Sie Werkzeuge, die Sie in den SOLIDWORKS Composer einfügen können?

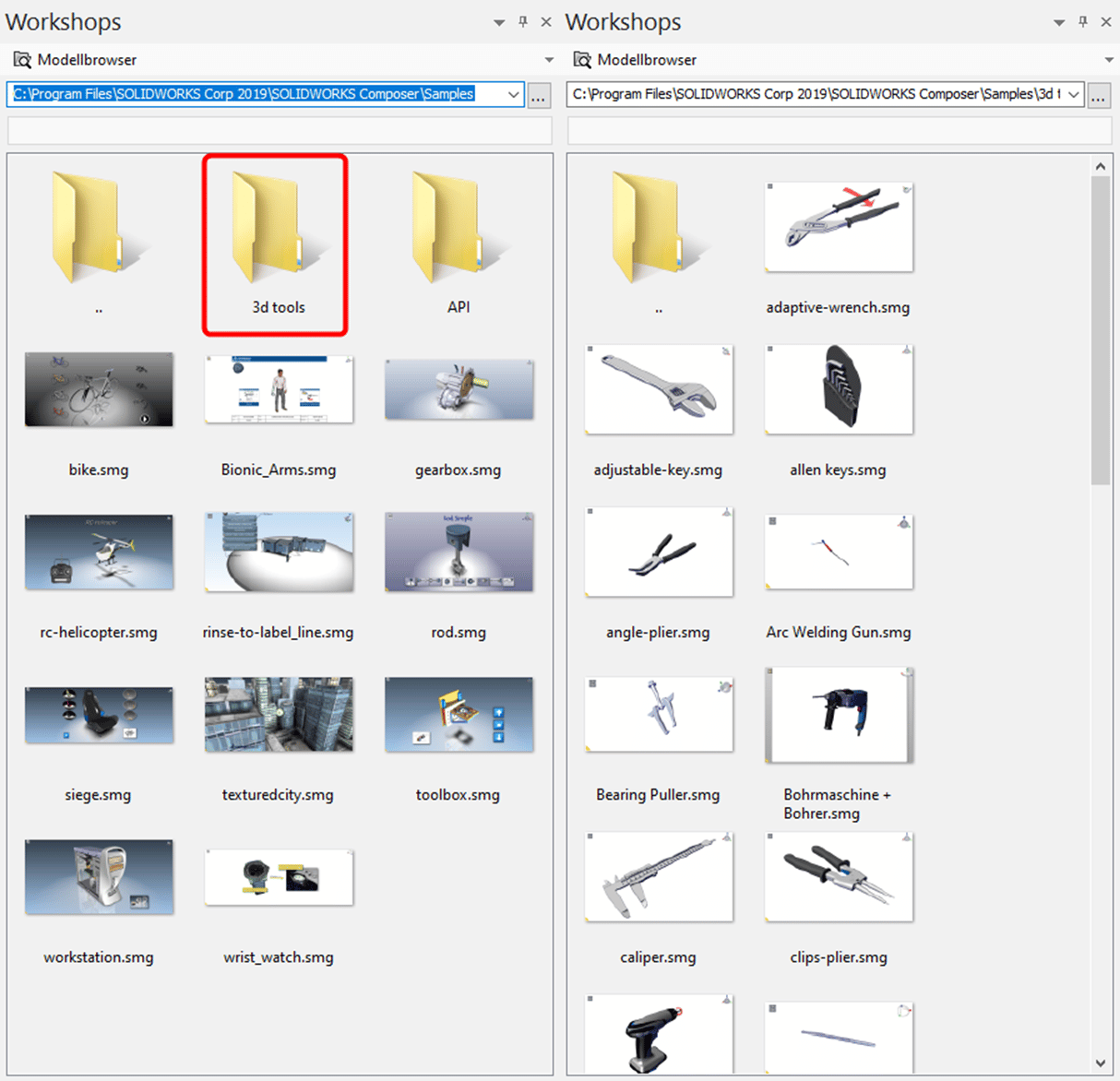

Die Werkzeuge finden Sie im Modellbrowser im Ordner „3D Tools“. Der Pfad für diese Dateien lautet: C:\Program Files\SOLIDWORKS Corp 20XX\SOLIDWORKS Composer\Samples\3d tools

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Modellbrowser 3D-Tools



Wo finden Sie Werkzeuge, die sich nicht in den 3d tools befinden?

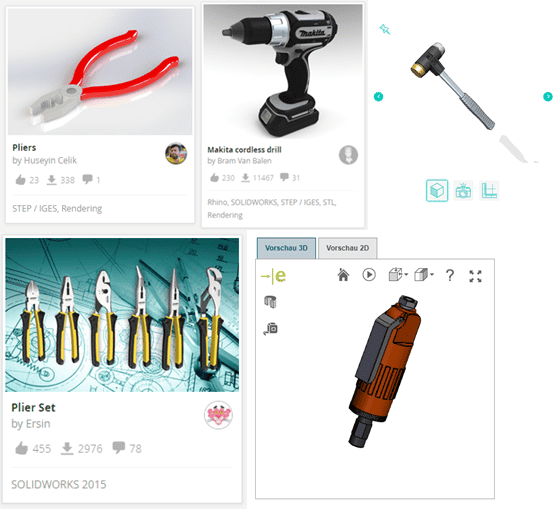

Falls Sie Werkzeuge benötigen, die sich nicht in den 3D Tools befinden, können Sie diese entweder selbst in SOLIDWORKS erstellen oder Sie laden sich die Modelle von verschiedenen Plattformen herunter.

https://www.3dcontentcentral.de/

https://grabcad.com/

https://www.traceparts.com/de



!!! Achtung !!! Bitte lesen Sie die AGBs wenn Teile aus dem Internet verwendet werden, teilweise sind dieses Teile nicht für eine kommerzielle Nutzung freigegeben!

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Werkzeuge Beispiele



Verwendung der Werkzeuge

Welche Schritte müssen Sie beachten, bevor Sie Werkzeuge in ein Composer Projekt hineinladen?

Für eine optimale Verwendung müssen die Werkzeug-Dateien meist noch aufbereitet werden. Das muss in der Regel nur einmal gemacht werden, das Teil oder die Baugruppe kann danach beliebig oft verbaut werden.

  • Fügen Sie die Werkzeug-Datei entweder direkt aus dem 3D Tool Ordner ein oder öffnen Sie das heruntergeladene Werkzeug im SOLIDWORKS Composer.

    Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Werkzeug einfügen



  • Löschen Sie nun alles, was nicht benötigt wird (Pfeile, Ansichten, überflüssige Geometrie, …).
  • Wenn das Werkzeug aus mehreren Körpern besteht, können Sie diese zu einem Körper zusammenfassen. Das Arbeiten mit dem Auschrichten-Feature wird dadurch erleichtert.

    Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Körper zusammenfassen



  • Schieben Sie anschließend die Geometrie in die höchste Ebene damit die Struktur nicht zu groß wird.

    Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Geometrie Ebene

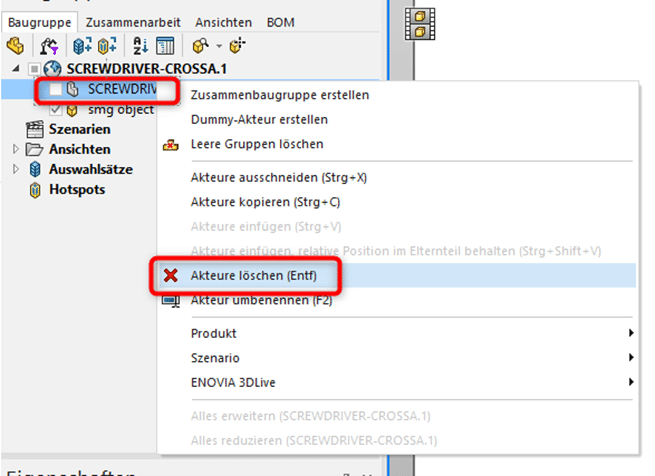

  • Löschen Sie nun überflüssige leere Akteure und Baugruppen aus der Struktur

    Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Akteure löschen



  • Benennen Sie die Akteure um und speichern Sie das Werkzeug als smg-Datei ab.

    Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Akteure umbenennen

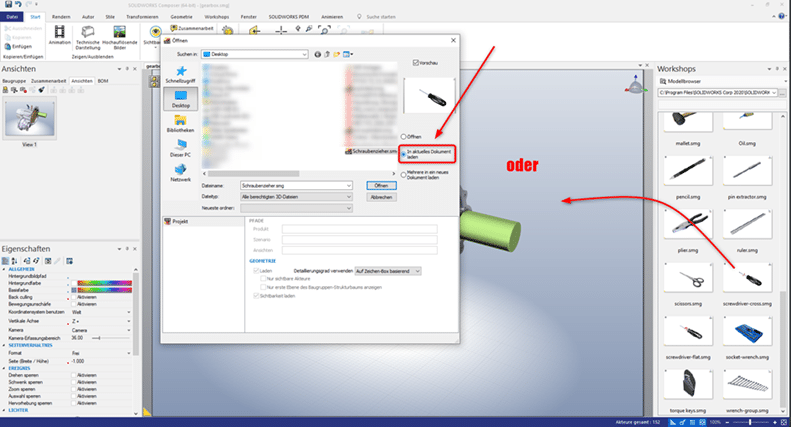

  • Abschließend können Sie das Werkzeug unter C:\Program Files\SOLIDWORKS Corp 20XX\SOLIDWORKS Composer\Samples\3d tools abspeichern bzw. austauschen. Um Werkzeuge nun einzufügen, ziehen Sie diese direkt aus der Bibliothek oder laden Sie die Dateien in ein bereits geöffnetes smg-File.

    Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Werkzeuge laden



Werkzeuge einfügen

Wie fügen Sie Werkzeuge richtig in das bestehende Composer Projekt ein?

  • Erstellen Sie zuerst den Dummy-Akteur und benennen diesen um (z. B. in Werkzeuge).

    !!! Wichtig !!! Wenn kein Dummy-Akteur erstellt wird, werden die Werkzeuge bei einer Aktualisierung des Composer Projektes gelöscht!

    Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Dummy Akteur erstellen

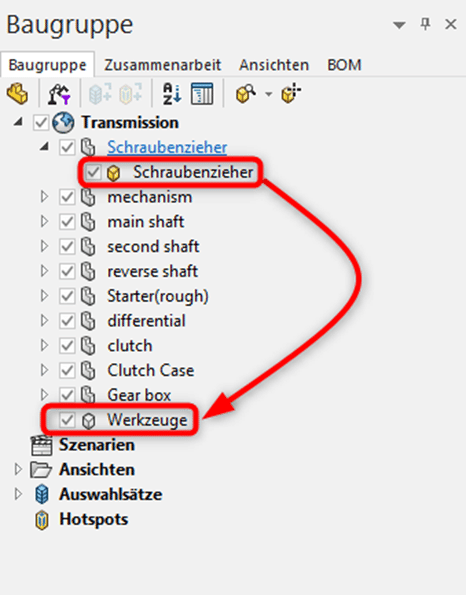

  • Klappen Sie nun die Werkzeugstruktur auf und ziehen Sie nur die Geometrie in den erstellten Dummy-Akteur (in der Abbildung wurde der Dummy-Akteur als „Werkzeuge“ benannt)

    Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Geometrie Dummy ziehen



  • Der leere Akteur kann wieder gelöscht werden.

    Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Akteure löschen



Dieser Vorgang wiederholt sich für alle Werkzeuge. Es muss nicht jedes Mal ein Dummy erstellt werden, man kann weitere Werkzeuge in denselben Dummy hineinziehen.



Tipp: Immer zuerst das Werkzeug in den Dummy hineinziehen und dann erst die Position verändern. Wenn man das Werkzeug zuerst platziert und dann erst in den Dummy einfügt, kann sich die Position verändern.



Werkzeuge richtig platzieren

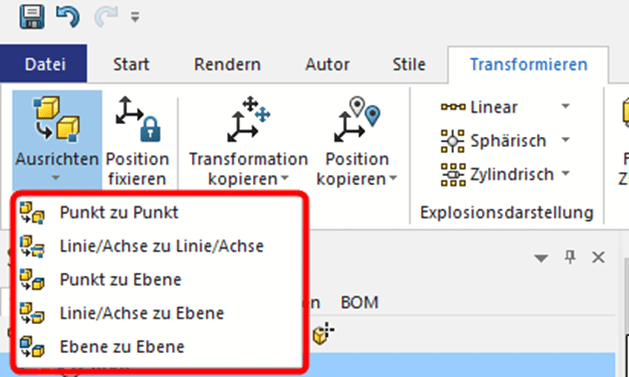

Die einfachste Möglichkeit die Werkzeuge zu platzieren, ist über die Funktion „Ausrichten“ unter dem Reiter „Transformieren“.

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Ausrichten Funktion

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Werkzeug ausrichten

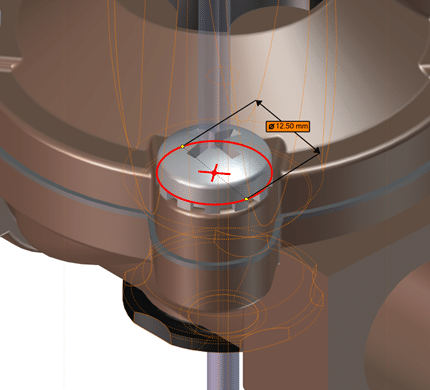

Beim Ausrichten (z.B. Linie/Achse zu Linie/Achse) sollte immer zuerst das Werkzeug angewählt werden und dann die Referenzgeometrie, an der das Werkzeug ausgerichtet wird. Sollte sich die Geometrie an der falschen Seite befinden, kann die Ausrichtung mit der gedrückten Shift- bzw. Umschalt- Taste vor dem Platzieren geändert werden.

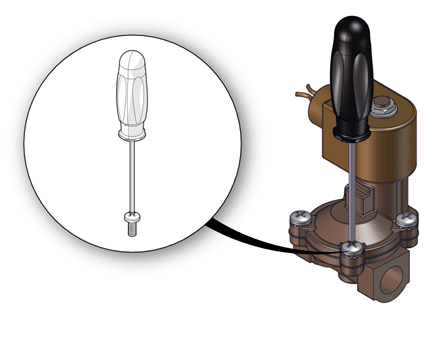

Nun können Sie auch eine Detailansicht der Geometrie erzeugen, um die Verwendung des Werkzeuges zu visualisieren.

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Werkzeug visualisieren

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Werkzeug visualisieren
Werkzeug als 2D-Vektorbild in das Composer Projekt einfügen

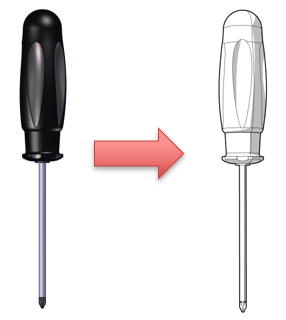

Optional kann das Werkzeug natürlich auch als 2D-Vektorbild eingefügt werden. Öffnen Sie dazu das gewünschte Werkzeug im Composer und erzeugen Sie daraus z. B. eine svg-Datei.

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Vektor2D



Diese svg-Datei kann dann via Drag & Drop oder über den Reiter „Autor“ und die Funktion „2D-Vektorbild“ eingefügt werden. Beim Einfügen über diese Funktion, muss in den Eigenschaften der Dateipfad der Dateien angegeben werden. Wenn Werkzeuge sehr oft benötig werden, empfiehlt sich die Erstellung von Stilen.

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Einfügen Vektor2D

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Dateipfad Vektor2D



Um ein optimales Ergebnis zu erhalten, empfehlen wir, den Hintergrund zu deaktivieren.

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Hintergrund deaktivieren

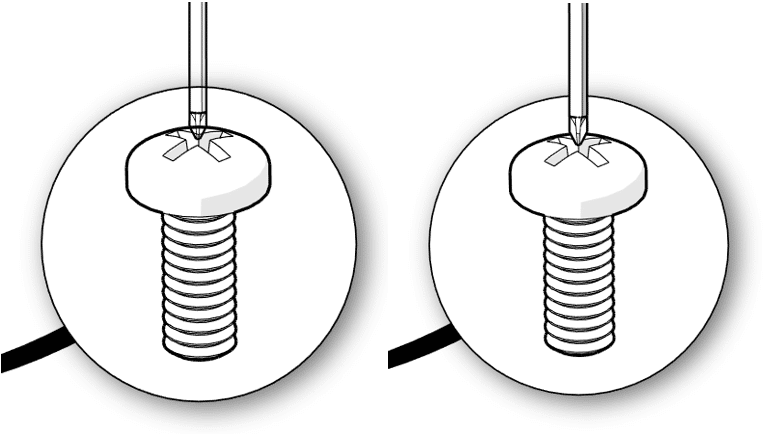

Wenn Sie die Flächen in einem Vektorprogramm (z. B. Illustrator) noch in weiß bzw. grau einfärben, verhindern Sie Überschneidungen der Geometrie.

Werkzeuge in SOLIDWORKS Composer einfügen - Screenshot Überschneidungen Geometrie



Besonders bei Detailansichten kann das Einfügen des 2D-Vektorbildes zu sehr guten Ergebnissen führen.



Viel Spaß beim Umsetzen Ihrer Ideen!
