15. JANUAR 2020 VON VERONIKA REITHOFER

Vorschau von Konfigurationen in eDrawings und PDM



Mit der Version 2019 wurde in eDrawings die Möglichkeit eingeführt, sich die verschiedenen Konfigurationen eines 3D-Modells anzeigen zu lassen.



In dieser Schritt-für-Schritt-Anleitung zeigt Ihnen SOLIDWORKS PDM Experte, Michael Wörther, die dazu erforderlichen Vorbereitungen:



Im SOLIDWORKS 3D-Modell die Vorschau aktivieren

Damit die Konfiguration in der Vorschau dargestellt werden kann, muss zunächst im SOLIDWORKS 3D-Modell (Bauteil oder Baugruppe) bei jeder Konfiguration die Option „Anzeigedatenmarkierung hinzufügen“ aktiviert werden:

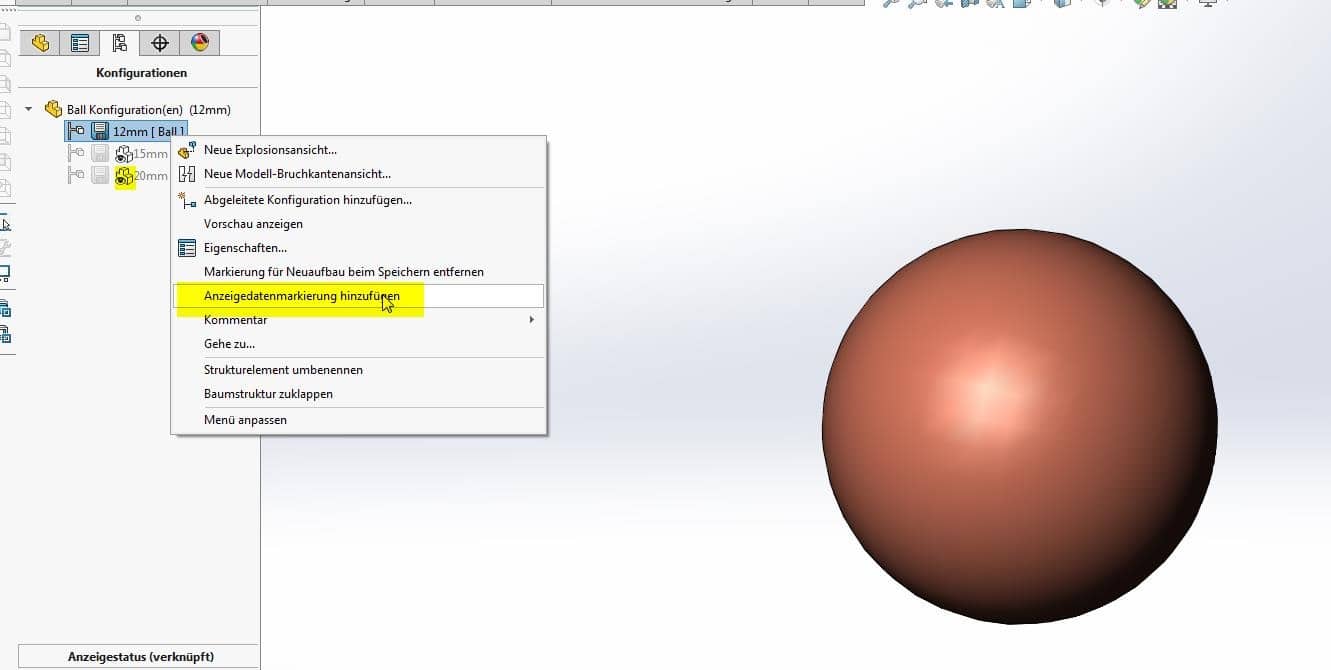

Vorschau Konfigurationen eDrawings PDM - Screenshot Anzeigendatenmarkierung hinzufügen



Als Bestätigung zeigt das Konfigurationssymbol dann das „Bauteil mit Auge“ vor dem Namen der Konfiguration. Danach am besten nochmal alle Konfigurationen aktivieren und dann das Modell speichern.



Hinweis: Die Option „Anzeigedatenmarkierung hinzufügen“ ist nur dann verfügbar, wenn es mehr als eine Konfiguration im Modell gibt. „Anzeigedatenmarkierung hinzufügen“ muss bei jedem 3D-Modell und bei jeder Konfiguration separat aktiviert werden, es gibt derzeit keine Möglichkeit oder Option, das als Voreinstellung „fix“ zu definieren.



Anzeige im eDrawings

In eDrawings ist die Konfiguration rechts unten umschaltbar:

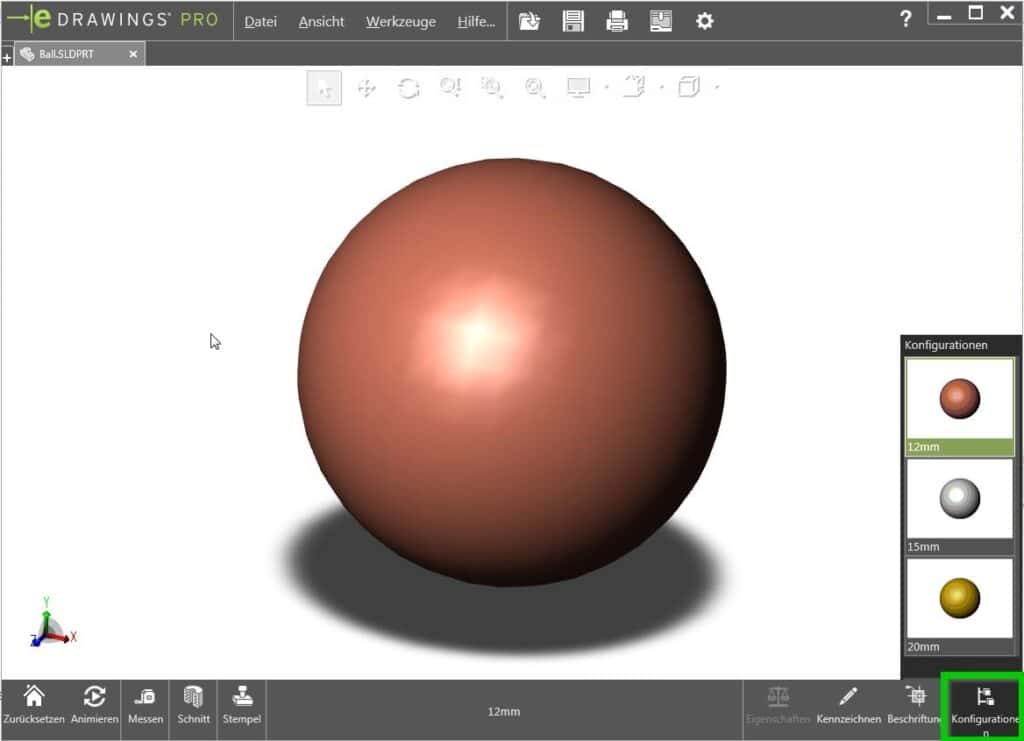

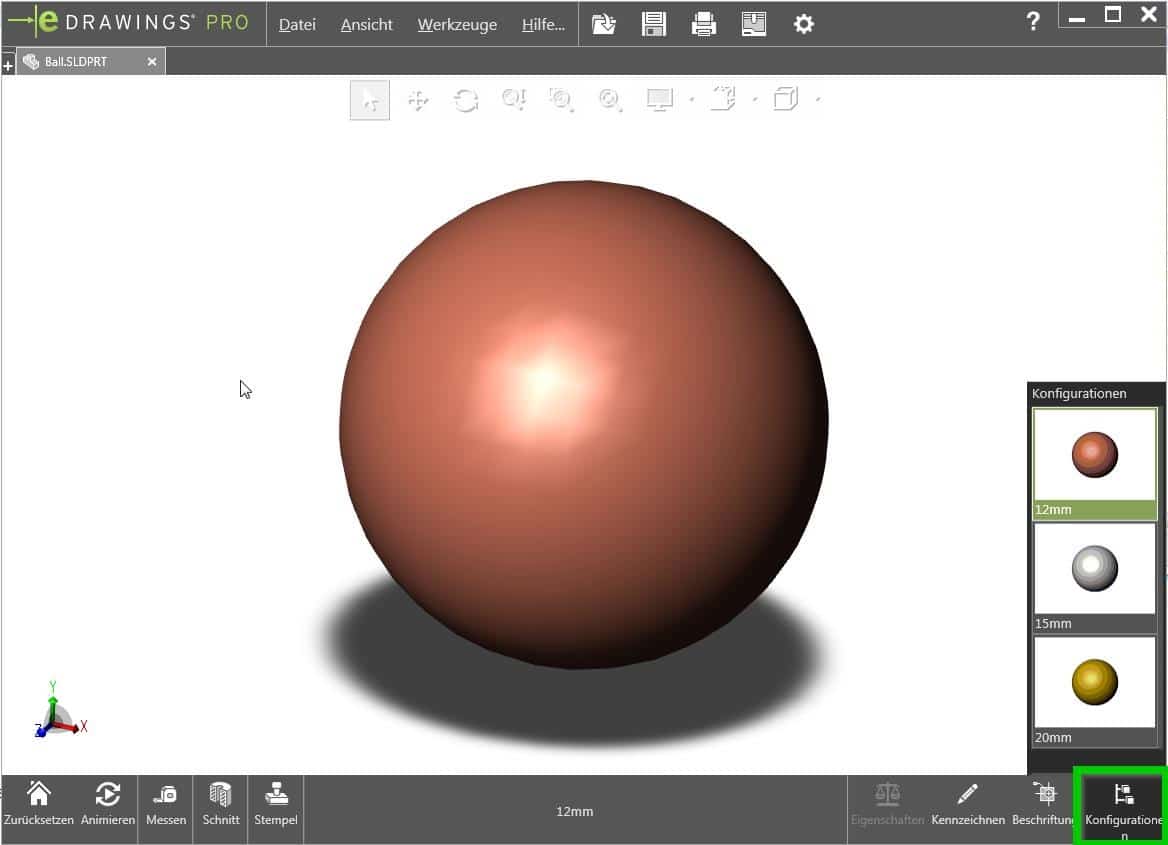

Vorschau Konfigurationen eDrawings PDM - Screenshot Anzeige eDrawings



Anzeige in der SOLIDWORKS PDM Vorschau

In der SOLIDWORKS PDM Vorschau sind die Konfigurationen auch selektierbar, dazu muss aber in der lokalen Ansicht die Option „Ganze Benutzeroberfläche in SOLIDWORKS Vorschau anzeigen“ aktiviert sein:

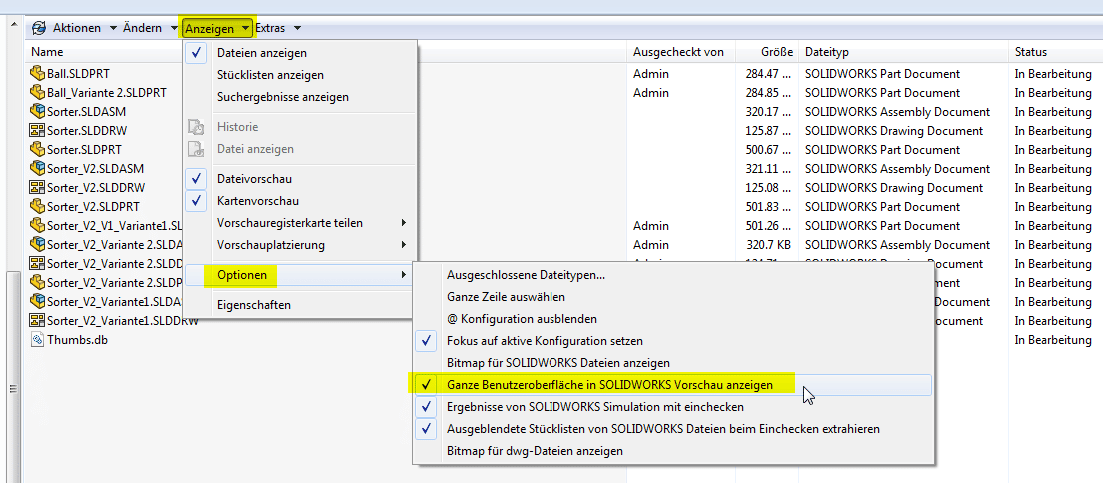

Vorschau Konfigurationen eDrawings PDM - Screenshot Anzeige PDM



Dort können Sie die Konfiguration dann umschalten:

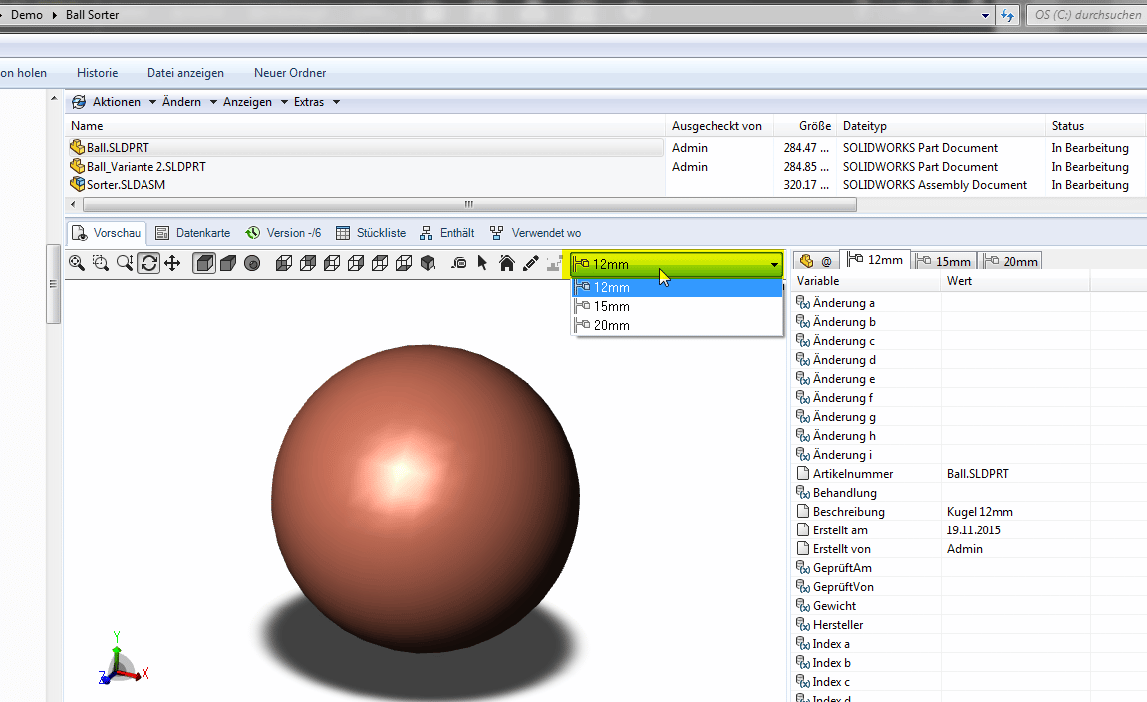

Vorschau Konfigurationen eDrawings PDM - Screenshot Konfigurationen umschalten



Viel Spaß beim Ausprobieren!
