Highlights in SOLIDWORKS Composer 2021



SOLIDWORKS 2021 glänzt wie gewohnt mit neuen Tools und Erweiterungen – von Stabilitätsverbesserungen bis hin zu optimierten Arbeitsabläufen. Über 90% der Features basieren dabei auf den Wünschen der SOLIDWORKS Anwender.



Heute widmen wir uns den Highlights des SOLIDWORKS Composer und wir verraten vorab – Sie werden sich über die Neuerungen freuen!

Das kann der neue SOLIDWORKS Composer 2021



Hervorheben von Teilen

Die Einstellungsmöglichkeiten zur Hervorhebung von ausgewählten Teilen wurden in SOLIDWORKS Composer 2021 erweitert.

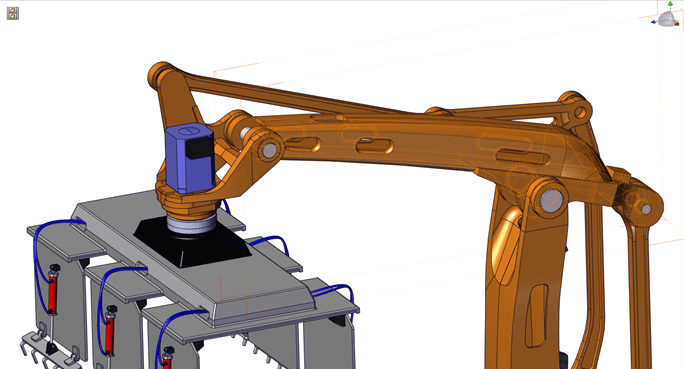

Highlights SOLIDWORKS Composer 2021 - Screenshot 2020 Auswahl schlecht sichtbar
Auswahl in Composer 2020 – Auswahl kaum bzw. nur schlecht sichtbar



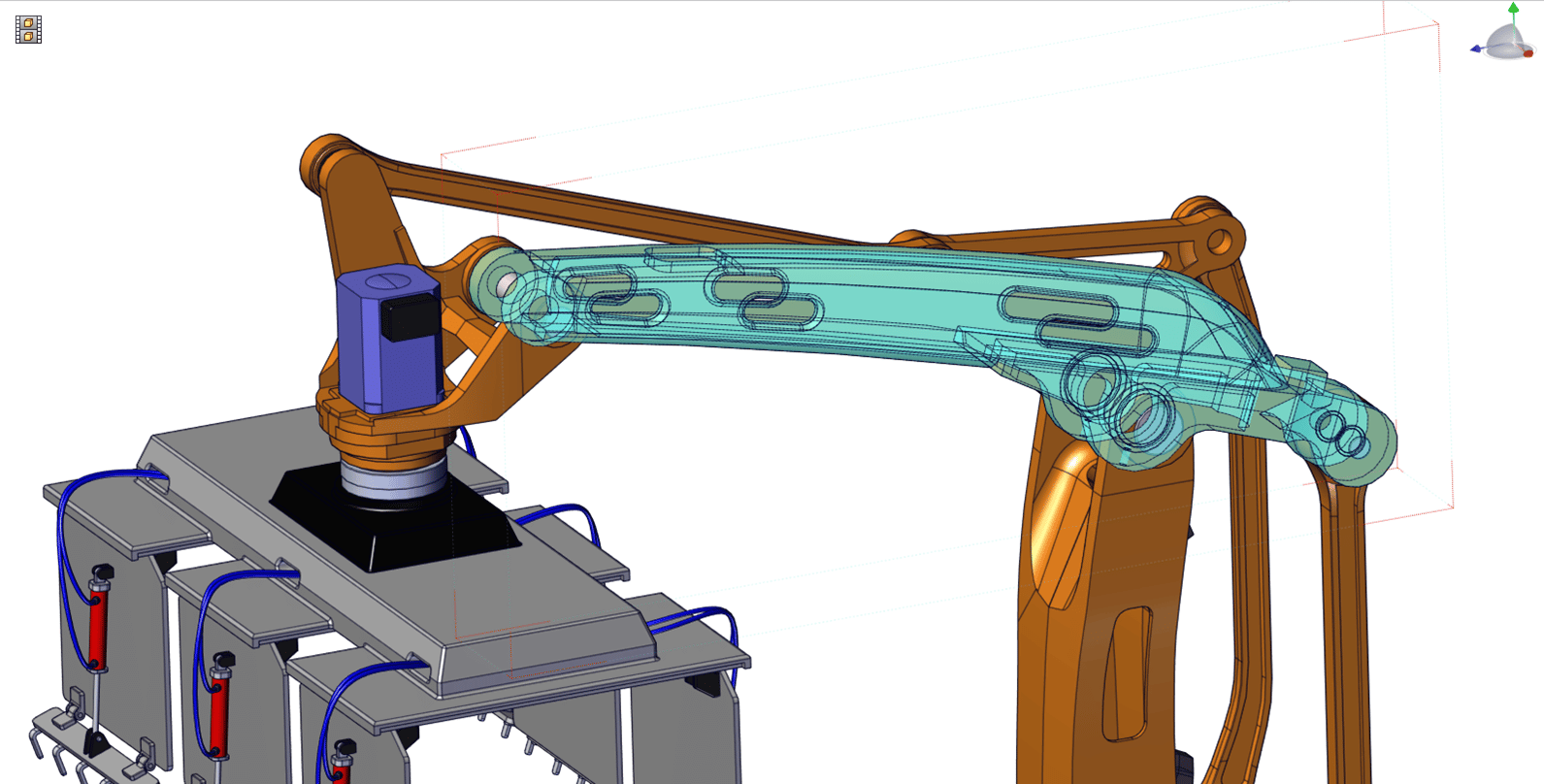

Highlights SOLIDWORKS Composer 2021 - Screenshot 2021 Auswahl gut sichbar
Auswahl in Composer 2021 – Auswahl sehr gut sichtbar



In den Dokumenteigenschaften können Sie bei den Einstellungen zur Auswahl und Hervorhebung nun auch die Farbintensität bestimmen und die verborgenen Kanten ausblenden.

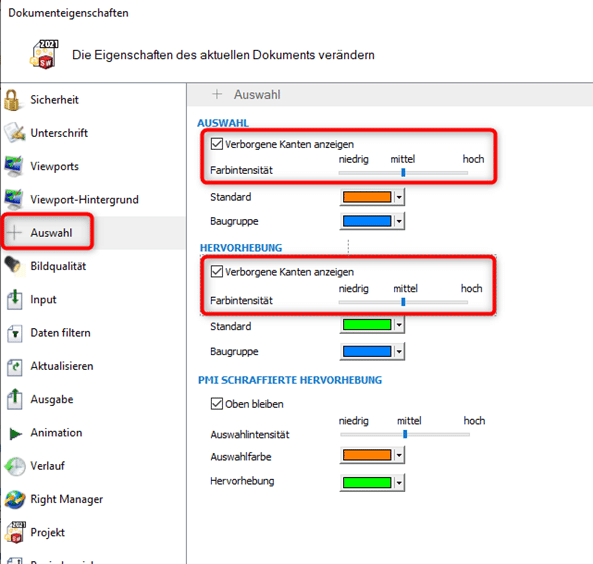

Highlights SOLIDWORKS Composer 2021 - Screenshot Dokumenteigenschaften



Beispiele von Einstellungsmöglichkeiten:

Highlights SOLIDWORKS Composer 2021 - Screenshot Farbintensität niedrig

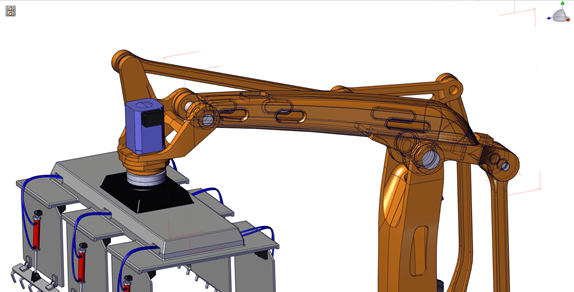

Farbintensität niedrig, verborgene Kanten werden angezeigt

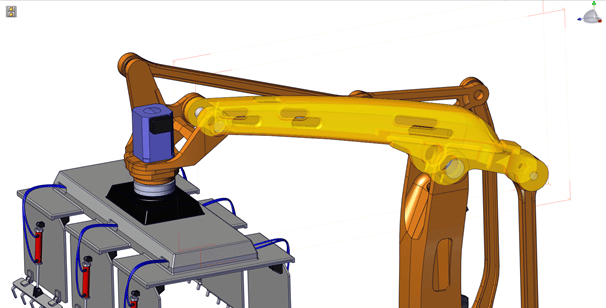

Highlights SOLIDWORKS Composer 2021 - Screenshot Farbintensität hoch
Farbintensität hoch, verborgene Kanten werden nicht angezeigt



TIPP: Die Auswahleinstellungen können Sie für jedes Dokument einzeln in den „Dokumenteigenschaften“ verwalten. Für die optimale Hervorhebung der Akteure empfehlen wir, die Auswahl an die Farbe der Komponenten anzupassen und beispielsweise die Komplementärfarbe zu verwenden.

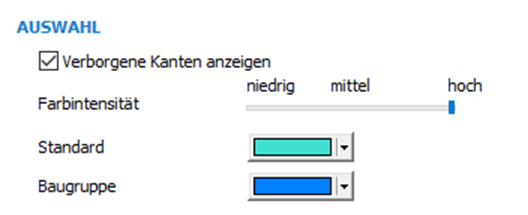

Highlights SOLIDWORKS Composer 2021 - Screenshot Auswahlfenster Komponentenfarbe

Highlights SOLIDWORKS Composer 2021 - Screenshot Komponentenfarbe ändern



Unsichtbare Akteure hervorheben

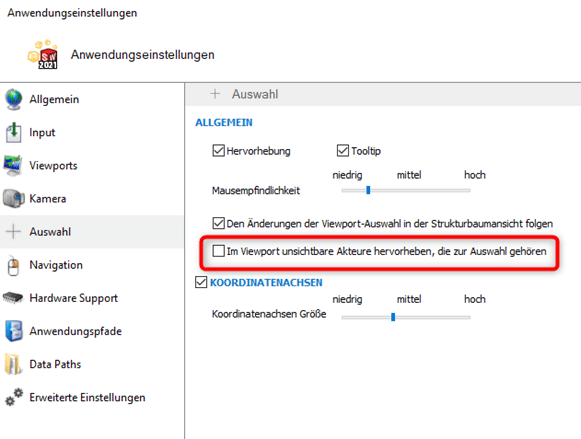

Weitere Neuerungen gibt es bei den Anwendungseinstellungen. Hier haben Sie die Möglichkeit die Option „Im Viewport unsichtbare Akteure hervorheben, die zur Auswahl gehören“ an- oder abzuwählen. Das verbessert die Übersichtlichkeit beim Arbeiten mit großen Baugruppen, wenn viele Akteure ausgeblendet sind.

Highlights SOLIDWORKS Composer 2021 - Screenshot Viewport Akteure

Highlights SOLIDWORKS Composer 2021 - Screenshot Viewport Akteure

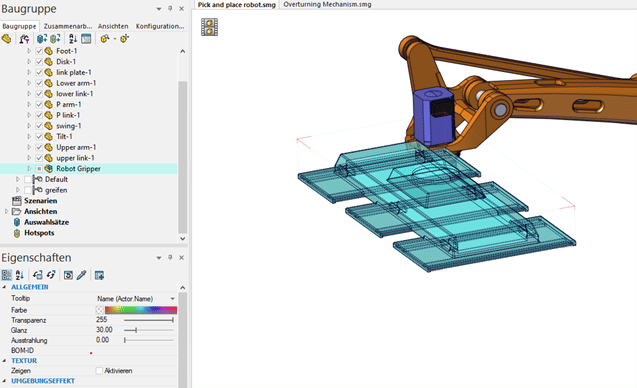

Im Viewport unsichtbare Akteure hervorheben, die zur Auswahl gehören – abgewählt

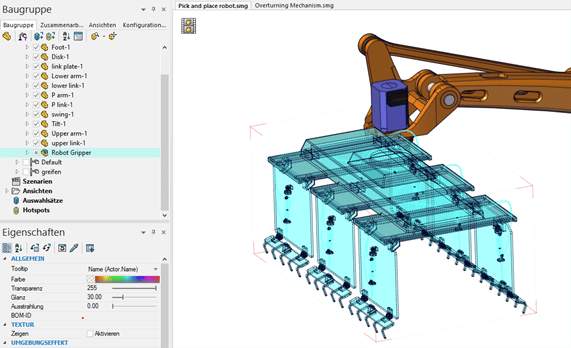

Highlights SOLIDWORKS Composer 2021 - Screenshot Viewport Akteure
Im Viewport unsichtbare Akteure hervorheben, die zur Auswahl gehören – angewählt



Ladevorgang

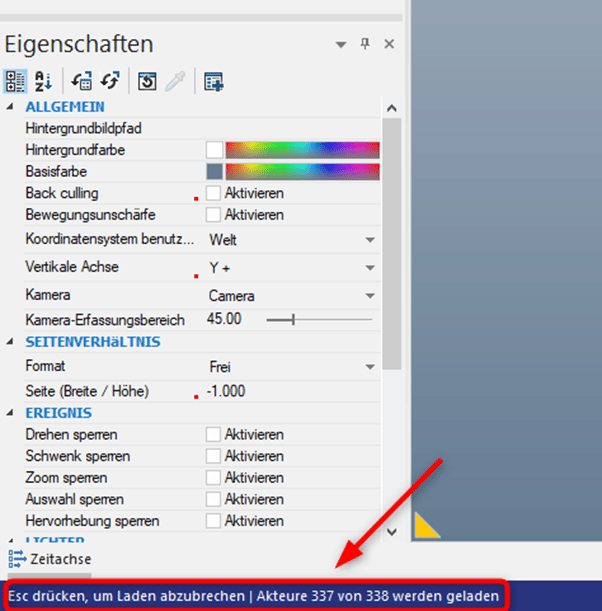

In SOLIDWORKS Composer 2021 wird links unten in der Statusleiste mehr Information über den Ladevorgang der Datei angezeigt. Das Laden kann jederzeit mit „Esc“ abgebrochen werden. Bereits geöffnete Dokumente werden dadurch nicht beeinflusst.

Highlights SOLIDWORKS Composer 2021 - Screenshot Ladevorgang



Kameraansichten

Die vollständige Kennzeichnung von Kameraansichten funktioniert nun unabhängig von im „Papierbereich“ eingestellten Format.

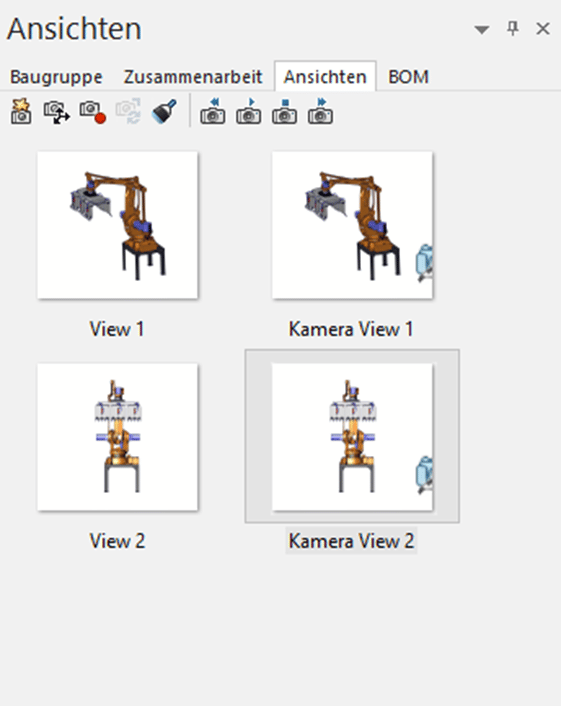

Highlights SOLIDWORKS Composer 2021 - Screenshot Kameraansichten 2020
Kennzeichnung Kameraansicht in Composer 2020

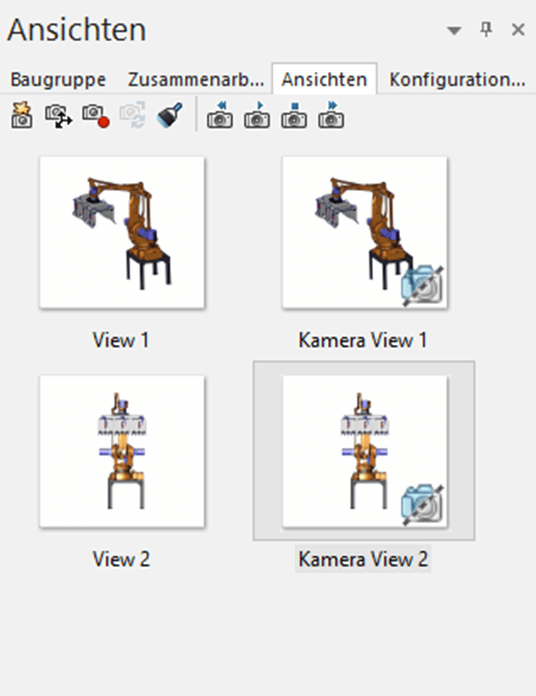

Highlights SOLIDWORKS Composer 2021 - Screenshot Kameraansichten
Kennzeichnung Kameraansicht in Composer 2021



Import von Konfigurationen

Sehr viele Anwender haben sich mehr Möglichkeiten für den Import von Konfigurationen einer SOLIDWORKS Datei gewünscht. Diese Optionen wurden nun in SOLIDWORKS Composer 2021 implementiert. Beim Export einer smg-Datei aus SOLIDWORKS 2021 oder beim direkten Import des Files in den Composer, kann nun selektiert werden welche Konfigurationen importiert werden sollen.

Highlights SOLIDWORKS Composer 2021 - Screenshot Konfiguration wählen

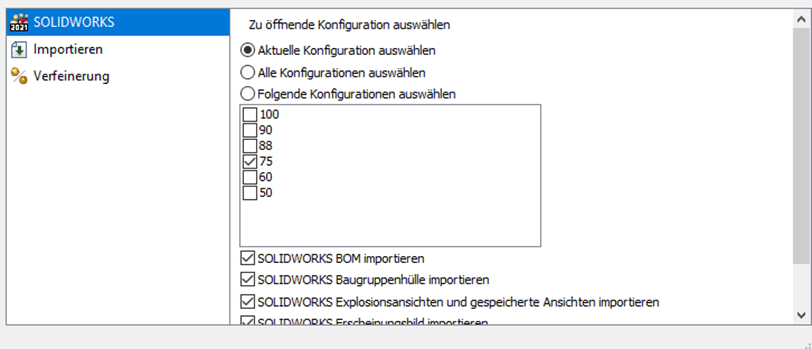

Einstellungsmöglichkeiten beim direkten Import in den SOLIDWORKS Composer 2021



Highlights SOLIDWORKS Composer 2021 - Screenshot smg-Export

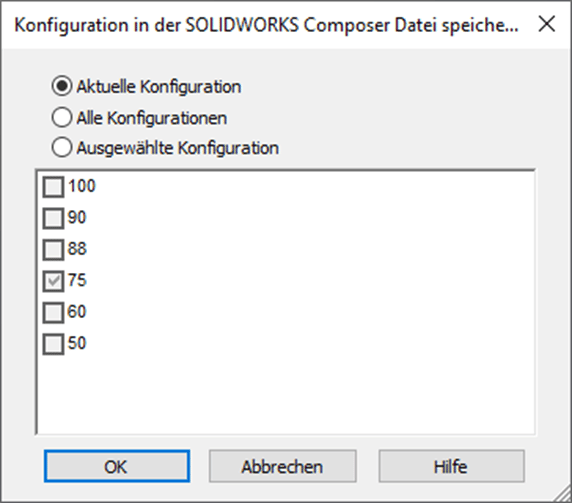

Optionen beim smg-Datei Export aus SOLIDWORKS 2021

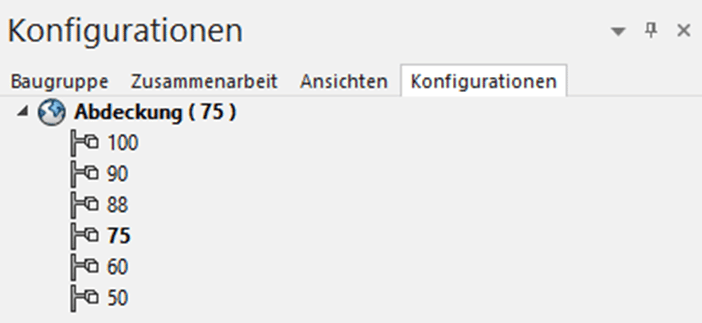

Die Konfigurationen werden im SOLIDWORKS Composer 2021 nun sowohl in einem eigenen Reiter als auch im Reiter „Baugruppe“ angezeigt.

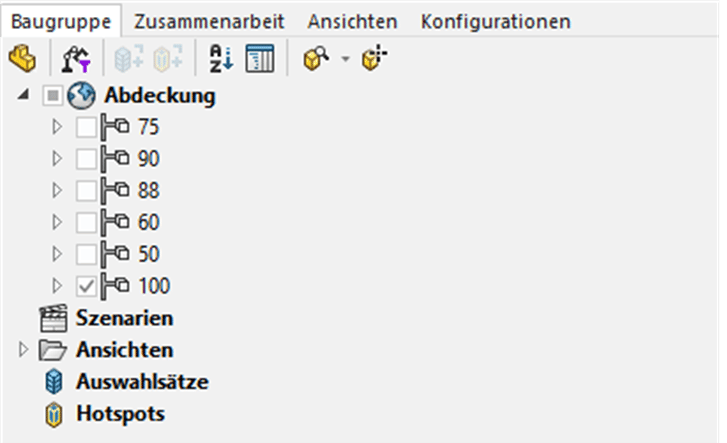

Highlights SOLIDWORKS Composer 2021 - Screenshot Konfiguration

Highlights SOLIDWORKS Composer 2021 - Screenshot Anzeigenkonfiguration



Die Geometrie jeder einzelnen Konfiguration wird in den Composer importiert. Im Reiter „Konfigurationen“ können Sie durch Doppelklick die Geometrie der gewünschten Konfiguration einblenden.



Dokumenteneigenschaften

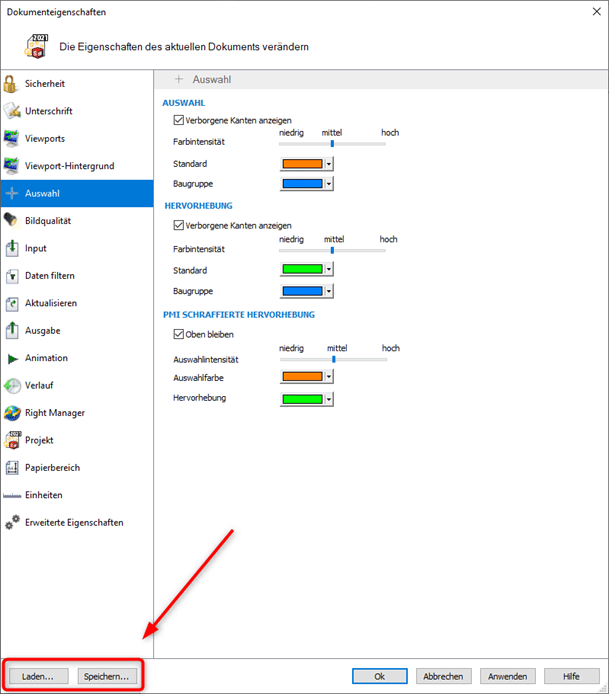

In älteren Versionen war es oft schwierig die Dokumenteneigenschaften auf mehrere Dateien oder sogar Anwender zu verteilen. Daher wird nun das Speichern und Laden von Dokumenteneigenschaften ermöglicht. Diese Option finden Sie in den Dokumenteneigenschaften links unten.

Highlights SOLIDWORKS Composer 2021 - Screenshot Dokumenteigenschaften



Composer Player

Die Composer Player Benutzeroberfläche wurde ebenfalls modernisiert. In der neuen Version können Sie die Fensterbereiche, ähnlich wie im Composer, an- und abdocken, verschieben, skalieren und automatisch ausblenden.

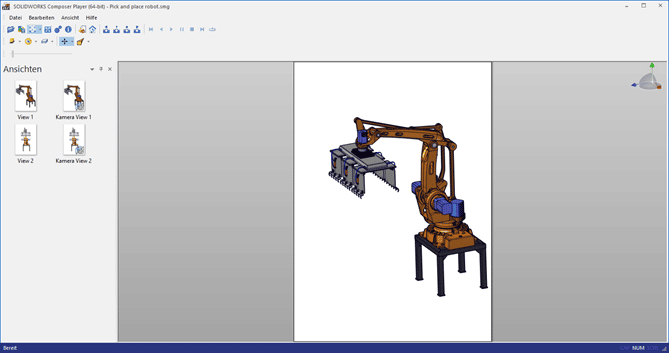

Highlights SOLIDWORKS Composer 2021 - Screenshot Composer Player 2021
Composer Player 2021

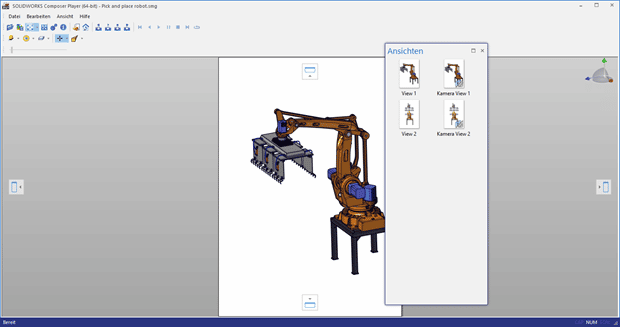

Highlights SOLIDWORKS Composer 2021 - Screenshot Composer Player

Highlights SOLIDWORKS Composer 2021 - Screenshot Composer Player

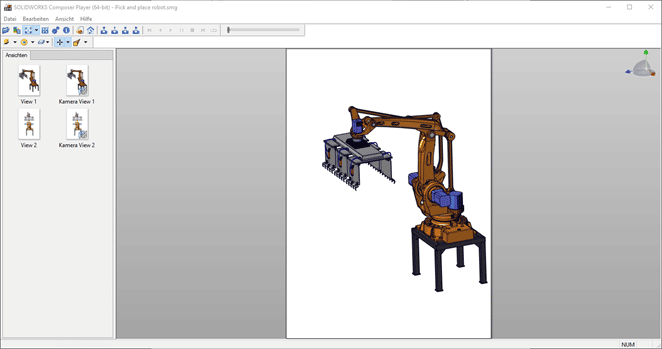

Vergleich Composer Player 2020 und 2021





Neben vielen Neuerungen wurde auch die Leistung beim Laden und Speichern von Composer Dokumenten (*.smg, *.smgXml, *.smgProj, *.smgSce) verbessert.



Um sicherzustellen, dass sich die beste Leistung auch in Ihrem Arbeitsrechner widerspiegelt, finden Sie hier unsere Empfehlungen zu Hardwarekomponenten für SOLIDWORKS Produkte.



Viel Spaß beim Ausprobieren der neuen Funktionen!
